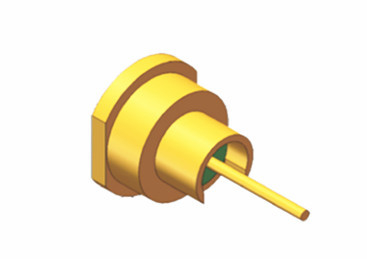

建設 SMP 長マイクロストリッププラグ 滑らかな穴間接を持つ男性RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP 男性 滑らかな孔接続器 | 周波数範囲: | DC~40GHz |
|---|---|---|---|
| インピーダンス: | 50Ω | コネクター シリーズ: | SMP |
| 性別: | 男性 | シェル材料: | 銅/ベリリウム ブロンズ/コヴァール合金/銅合金 不酸化鋼 |
| 絶縁体: | ガラスsintering/PTFE/PEI | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| ハイライト: | スムーズ・ボー・インターフェイス RFコネクタ,建築 SMP 男性 RF コネクタ,長いマイクロストライプ RFプラグ |
||
耐久性構造 SMP 長マイクロストライププラグ 滑らかな穴間接を持つ男性RFコネクター
SMPは,小型型プッシュオン RF同軸コネクタで,小さなサイズ,軽量,優れた振動防止性能30GHz (私たちの高性能SMPコネクタは40GHzに達することができます),そしてプラグは3つのインターフェース形式で提供されています - 完全な解散,限定解散,この様々なインターフェース形式は,ボード対ボードシステムコップリングアプリケーションにおけるブラインドカップリングの必要な軸または半径運動を満たすことができます.高い信頼性とモジュール強度を必要とする装置に適しています.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥5000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤14 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

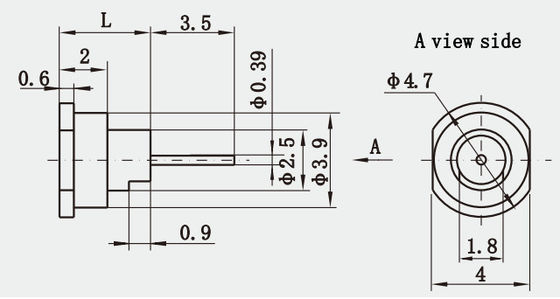

詳細な図
注記:
1000種類以上ありますSMP 密閉式接続器選択のために,あなたが使用している製品が見つからない場合は,完全なカタログのために私たちと連絡してください.カスタムサイズは受け入れられています.
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
申請
- アンテナ
- ブロードバンド
- エア・スペース
- 電気通信
- 装置
- 段階配列アンテナ
- ボード・トゥ・ボード・インターコネクト
