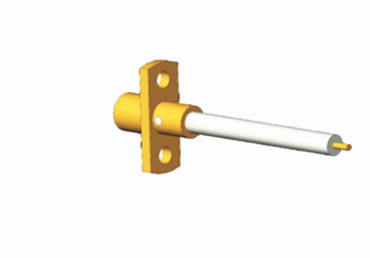

男性 2ホールフレンズマウント SMP RFコネクタ 長隔熱凸面 50Ohmプラグ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF同軸Conector | 証明書: | セリウムROHS ISO-9001-2015 |
|---|---|---|---|
| 寿命: | 500の周期 | 性別: | 男性/プラグ |
| ボディ スタイル: | まっすぐ/直角 | 材料: | 青銅 |
| 台紙方法: | フランジの台紙 | めっき: | 金張り |
| Imdepence: | 50ohm | ||
| ハイライト: | 長隔熱凸表面RFコネクタ,2ホール SMP 男性コネクタ,50Ohmプラグ SMP RFコネクタ |
||
SMP 長隔熱 凸面 50Ohmプラグを持つ男性 2ホールフレンズマウント
SMP RFコネクタ導入
SMPインターフェースは,MMCXコネクタのサイズに匹敵するコンパクトなコネクタで,DCから40GHzまでの周波数帯をサポートする.SMPインターコネクトシリーズは,SMP男性PCBコネクタを持つスタッキングボードのために浮遊性のある女性から女性へのアダプター (通常,弾丸と呼ばれます) を使用しています.この頑丈な設計と線形と軸形の偏向に対する抵抗性により,盲目接続ソリューションが可能になります.小型化高周波同軸モジュールで頻繁に使用されます.信頼性と効率性の高い接続ソリューションを様々なアプリケーションに提供します.
特徴 と 益
このコネクタは,業界標準であるMIL-STD-348に従って設計されており,DCから40GHzまでの周波数範囲を有し,ゴールドプレートおよび受動化ステンレス製です.コンネクタはプッシュオンまたはスナップカップリングによって接続することができます標準型と密封型,フレンズ・マウントとスレッド・イン・マウントのオプションも用意されている.プラグインターフェイスのフォームは,完全な解散を含みます制限された緩衝,平らな穴 (ブレーキを含む). 注文に応じてカスタムコネクタも提供されています.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
|
中心抵抗 |
外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

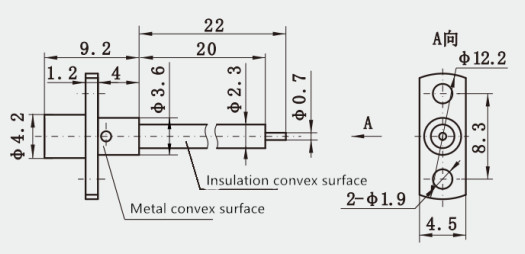

詳細な図SMP 長隔熱凸面50Ohmプラグの男性2穴フレンズマウント:
申請
- アンテナ
- ボード・トゥ・ボード・インターコネクト
- 電気通信
- 計測装置
製品 カタログ:
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| N型RFコネクタ |
| TNC RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RF コネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMPコネクタ必要なケーブルを 見つけられない場合は 独自の仕様に合わせて 設計・製造できます
