SMPの男性の2穴のフランジのマイクロストリップ直角RFのコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ボディ材料: | 黄銅 | インピーダンス: | 50オーム |
|---|---|---|---|
| 色: | 金メッキ | ボディスタイル: | 真っ直ぐ |
| タイプ: | SMPの男性RFのアダプター | 台紙方法: | 盲目の仲間の浮遊台紙 |
| 評価される抵抗電圧: | 170VRMS* | 中圧: | 500VRMS* |
| ハイライト: | 結合RFのコネクターのアダプター,SMP女性RFのアダプター,0.32mm RFケーブルのアダプター |
||
SMPの男性の2穴のフランジのマイクロストリップ直角RFのコネクター
コネクター押しのSMPのコネクター、かsub-miniature高密度、DCから40までのGHzを作動させる盲目仲間システムで、普通使用される。
電子西安のエリートは現在SMPの範囲をケーブルで通信したケーブルのひだおよびはんだ付けされた選択のジャッキのコネクターを、提供する。私達のSMPのコネクターはまたPCB板に板がジャッキにジャッキのアダプターによって相互に連結すると同時に使用することができる。
| SMPのコネクターのアダプターのための概要の指定 | ||||
|
インピーダンス
|
50Ω
|
|||
|
周波数範囲
|
DC~40GHz
|
|||
|
評価される電圧
|
170VRMS （海水位で）
|
|||
|
誘電体の電圧抵抗
|
500VRMS （海のleavelで）
|
|||
|
絶縁抵抗
|
≥5000MΩ
|
|||
|
|
外のコンダクター
|
normal≤2.5mΩは、密封状態で≤4mΩを密封した
|
||
|
中心のコンダクター
|
normal≤6mΩは、密封状態で≤26mΩを密封した
|
|||
| 周波数範囲 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| まっすぐなコネクターのためのVSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| 右の天使のコネクターのためのVSWR | ≤1.3 | |||
| アダプターのためのVSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| 他 | ≤1.3 | |||
| 中心のコンダクター | 男性 |
SnPの青銅
|
めっきされる金 | |
| 女性 |
ベリリウム青銅
|
めっきされる金 | ||
|
伸縮性がある接触
|
ベリリウム青銅
|
めっきされる金 | ||
|
貝および他の金属部分
|
金は真鍮の、不動態化されたステンレス鋼をめっきした
|
|||
|
絶縁体
|
ガラスsintering/PTFE/PEI
|
|||
|
漏出率のための
密封状態で密封されたコネクター
|
1.01325×10-3 Pa·cm3 /s
|
|||

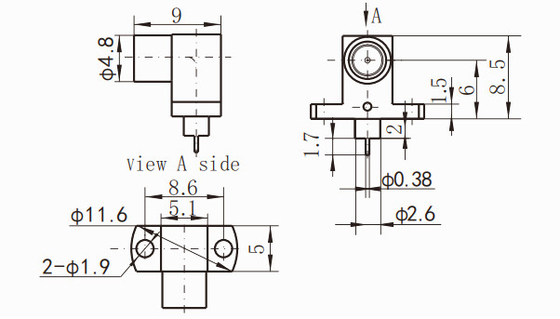

SMPの男性の2穴のフランジのマイクロストリップ直角RFのコネクターの外形図
関連SMPのメス コネクタ
1。
2。
3。
4。
方法の取付け:
注:
あなたが使用しているプロダクトがなければ、1,000のタイプの選択のためのSMPの女性の雄型アダプタにある、
完全なcatologsのための私達に連絡しなさい。注文次元は受け入れられる。
製品カテゴリ:
1. RFのコネクター、アダプター（DCへの110GHz）
2. RF及び導波管のケーブル会議
3.アダプターをなだめすかす導波管
4.統合された（RF&DC）コネクター
5.マイクロの長方形のコネクター（J30JのD補助的なマイクロ）
6.ガラスに金属の密閉シール、ヘッダー、Feedtru （RF及びDC）
7.マイクロウェーブ ロータリージョイント
8. ODMプロダクト
