50Ω 銅 金属 SMA RF アダプター ベリリウム ブロンズ コンタクト
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| めっき: | めっきされる金 | インピーダンス: | 50Ω |
|---|---|---|---|
| 周波数範囲: | DC~18GHz | 耐久性: | 500の周期 |
| 適用する: | RF、Satcom /antenna/Audio | 連絡先: | ベリリウム青銅色 |
| 証明書: | ROHS、ISO-9001-2015 | トルク: | 0.79 | 1.13 N.m |
| ハイライト: | SMA RFのコネクターのアダプター,SMAの女性へのめっきされたSMAの男性,真鍮の金の男性SMAのコネクター |
||

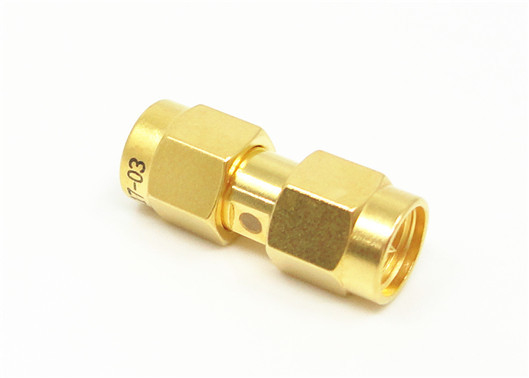

50Ω 銅 金属 SMA RF アダプター ベリリウム ブロンズ コンタクト
SMA RF同軸接続器これは,MIL-C-39012 に準拠して開発された小型高周波同軸コネクタで,小さいサイズ,広い周波数帯,優れた機械的および電気的性能の利点があります.高い信頼性,など.最も広く使用されているRF同軸接続器です.マイクロ波通信やマイクロ波測定機器やその他の分野で広く使用されています.このシリーズは,私たちの会社によって開発された高性能コネクタで, 20GHzまで周波数に達することができます.
高性能SMA RFコネクタ:
1SMA RFコネクタは,クイックコネクト,プッシュオンまたは標準インターフェイス,直線,90度のバージョン,および壁面または4穴パネル構成で利用できます.
2SMA RFコネクタは 溶接やクリッピングを必要とせず 単に2つのコネクタを結びつけることで 高品質で迅速な組み合わせです
3SMA電気コネクタは,マイクロ波,アンテナ,テスト機器などに広く使用されています.
4SMA RFコネクタは,スレッド式コップリング RFコアキシアルコネクタで,ミニチュアサイズ,振動性,幅広く周波数範囲が18GHzまであります (当社の SMA RFコネクタは20GHzになります).
私たちの優位性:
- RF&マイクロ波コンポーネントで20年の経験
- 中国宇宙船の合格部品サプライヤー
- 国有ハイテクプロジェクトとの豊富な協力経験
- 選択可能な軍用および商用級部品
- 厳格な品質 (QAレポート),ISO9001,ROHS,CE,UL
- 工場面積35,000平方メートル 経験のある従業員約1,000人
- 500以上の国内特許 15の生産ライン
- 年間生産額3億米ドル以上
- 100万種類以上のシリーズ製品
- 短時間配送と競争力のある価格
- オーダーメイド (ODM) の注文は歓迎されます.
適用される規格:
MIL-C-39012
IEC 60169-15
製品表示:
サイズ:S8x154
電気特性:
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 335VRMS* | |
| ダイレクトリック 電圧抵抗 | 1000VRMS* | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ |
| 外部導体 | ≤2.0mΩ | |
| VSWR | ≤13 | |
材料と機械特性:
| 中央指揮者 | 男性 | 銅 金属 | ||||
| 女性 | Sn-P ブロンズ 金属 | |||||
| 弾性接触 | ベリリウムブロンズ ニッケル付 | |||||
| シェルおよび他の金属部品 | 銅 ニッケル付 | |||||
| ステンレス 消化 | ||||||
| クリップス・スリーブ | 銅 ニッケル付 | |||||
| 接続の緊縮トルク | 0.79-1.13N.m | |||||
| 耐久性 | 500サイクル | |||||
| 封印リング | シリコンゴム | |||||
| 隔熱器 | PTFE | |||||
詳細については
50Ω 銅 金属 SMA RF アダプター ベリリウム ブロンズ コンタクト:
(単位:mm)
| モデル番号 | 記述 |
| SMA-JJ | 金で塗装された SMA 男性から SMA 男性RFコネクタ |
| SMA-JJG | ステンレス鋼 金属化 SMA 男性から SMA 男性RFコネクタ |
他の SMA RF アダプター (mm) もあります:
1.
| モデル番号 | 記述 |
| SMA-JWJ | SMA 男性から SMA 男性右角 RF アダプタ |
2.
| モデル番号 | L について | 記述 |
| SMA-JWK | 15.6最大 | SMA男性からSMA女性直角RFアダプタ |
| SMA-KWK1 | 16.5マックス | |
| SMA-JWKG | 15.6最大 | ステンレス鋼 SMA 男性からSMA 女性直角RFアダプタ |
| SMA-JWK1-Y1 | 16.5マックス | SMA男性からSMA女性直角RFアダプタ |
応用:
- マイクロ波システム 通信
- 5Gソリューション
- 測定システム
- 携帯電話のWiFiアンテナシステム
注記:
10,000種類以上ありますSMAコネクタ/アダプタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
