| 製品名: | SMPの男性は止め金を密封状態で密封したコネクターを限った | 周波数範囲: | DC~40GHz |
|---|---|---|---|
| インピーダンス: | 50Ω | コネクター シリーズ: | SMP |
| 性: | 男性 | 貝材料: | Kovar 4j29 |
| ガラス: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| ハイライト: | 男性RFのケーブル コネクタ,まっすぐな終了Smpのコネクター,はんだの付属品RFの同軸コネクタ |
||

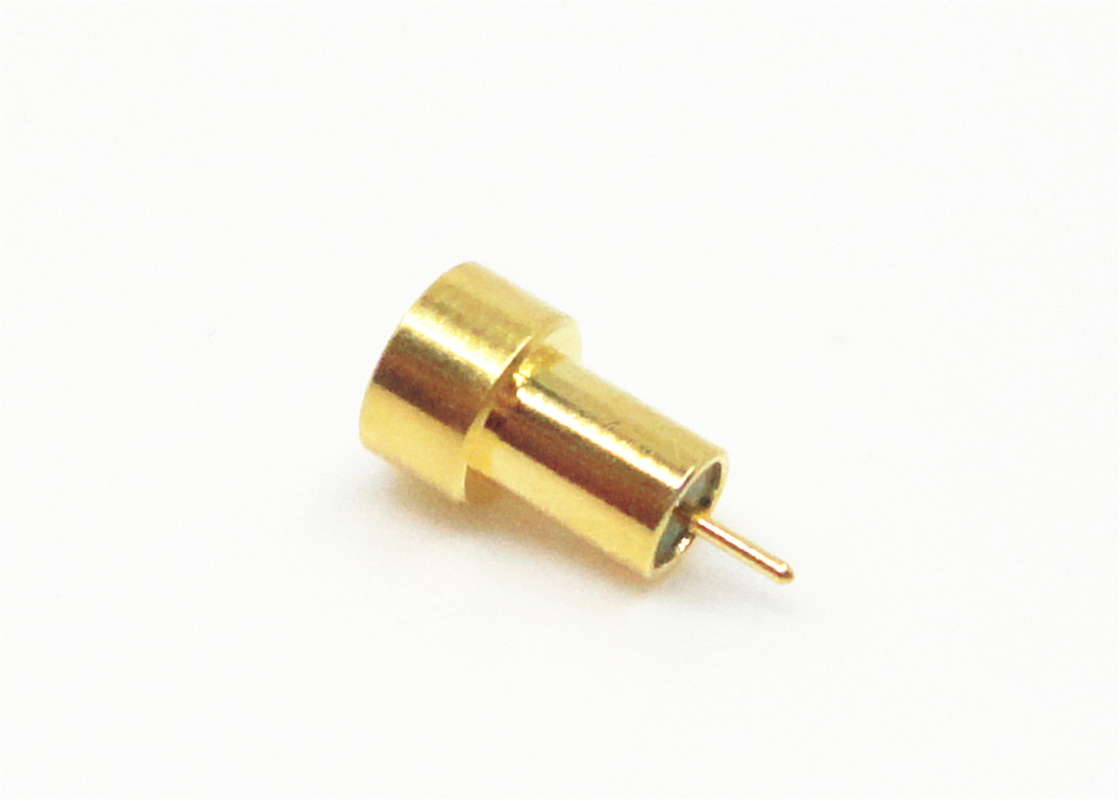

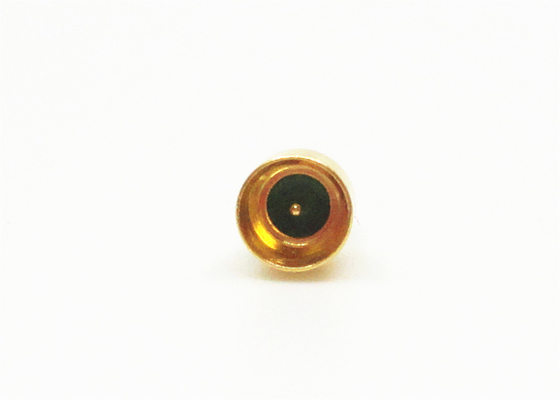

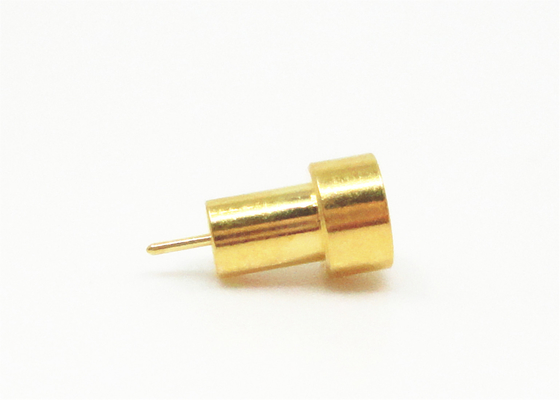

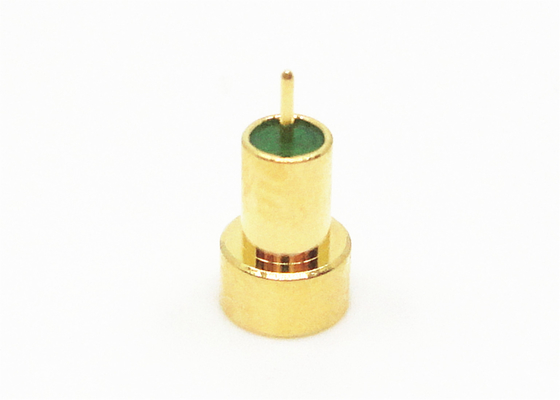

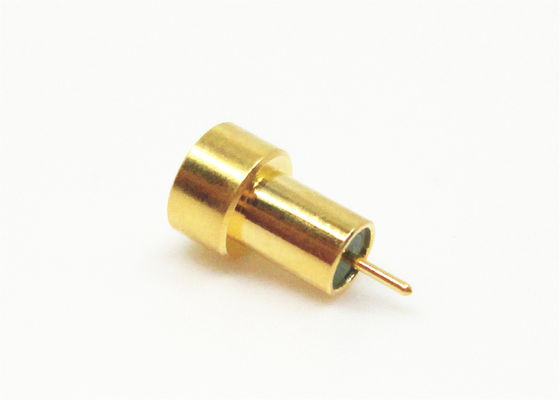

SMPの男性は止め金を密封状態で密封したコネクターのはんだの付属品Pinターミナルを限った
SMPはsminiature押しのまたはの特性を小型、軽量、優秀な地震性能および広く働く広帯域備えている急なカップリングRFの同軸コネクタ、等である。30GHzまでのその動作周波数（SMPのコネクターの私達のプロダクトは40GHzに達することができる）、およびプラグは3つのインターフェイス形態完全な止め金、限られた止め金および滑らかな穴を備えている（ブレーキがかかることと含んでいる）。パッケージ密度を維持している間PCBの台紙、ケーブルの台紙およびin-seriesアダプターは板に板、盲目の仲間および棚およびパネルの塗布に結合の解決を提供する。に取付ける高い信頼性のモジュラー集中的の条件の状態を適用しなさい。
指定
| 電気特徴 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 評価される電圧 | 170VRMS* | |
| 絶縁抵抗 | ≥2000MΩ | |
| 誘電体の電圧抵抗 | 500VRMS* | |
| 中心の抵抗 | 外のコンダクター | ≤4mΩ |
| 中心のコンダクター | ≤26mΩ | |
| VSWR | ≤1.3 | |
| 物質的な及び機械特徴 | ||
| 中心のコンダクター | 男性 | 青銅色SnPめっきされる金 |
| 女性 | ベリリウム青銅、めっきされる金 | |
| 伸縮性がある接触 | ベリリウム青銅 | めっきされる金 |
| 貝および他の金属部分 | 真鍮のステンレス鋼 | 金によってめっきされる不動態化 |
| 絶縁体 | ガラスsintering/PTFE/PEI | |
| 密閉プロダクト漏出率 | 1.01325×10-3Pa·cm3/s | |
詳細図
| モデルいいえ。 | L | d | インターフェイス | ノート |
| SMP （M） - JHD | 1.6 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD-S | 1.6 | 0.39 | 滑らかな穴 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD-F | 1.6 | 0.39 | 完全な止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD-Y1 | 1.6 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD26-S | 0.8 | 0.3 | 滑らかな穴 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD42-S | 2 | 0.39 | 滑らかな穴 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD51 | 1.2 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD51-S | 1.2 | 0.39 | 滑らかな穴 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD54 | 1.1 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD54-S | 1.1 | 0.39 | 滑らかな穴 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD63 | 2.5 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
| SMP （M） - JHD153 | 1 | 0.39 | 限られた止め金 | 密閉インターフェイスdeepth 1.7mm |
特徴および利点
| めっきされる金 |
| Sub-miniature |
| 40のGHzへのDC |
| 小型 |
| 押しまたは急なカップリング |
| 完全な止め金、限られた止め金および滑らかな穴 |
| PCB及びケーブルの台紙のコネクター |
| 男性および女性、まっすぐなおよび直角の選択 |
| 適用範囲が広く、半硬式ケーブル材料のためのケーブルの台紙版 |
| 台紙の選択糸の正常なタイプそして密閉の、フランジの台紙及び |
適用
- 軍
- アンテナ
- 広帯域
- 大気および宇宙空間
- 広帯域
- テレコミュニケーション
- 器械使用
- 器械使用
- 段階的に行なわれる-配列アンテナ
- 板に板結合
