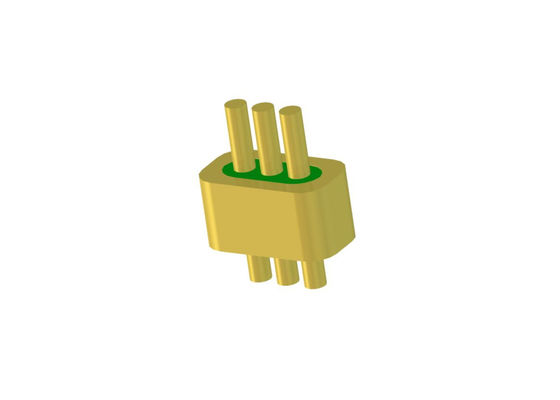

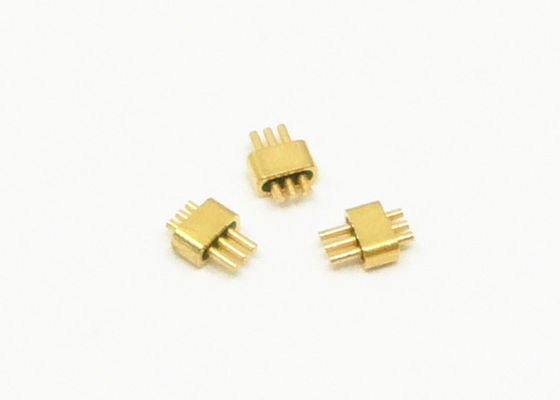

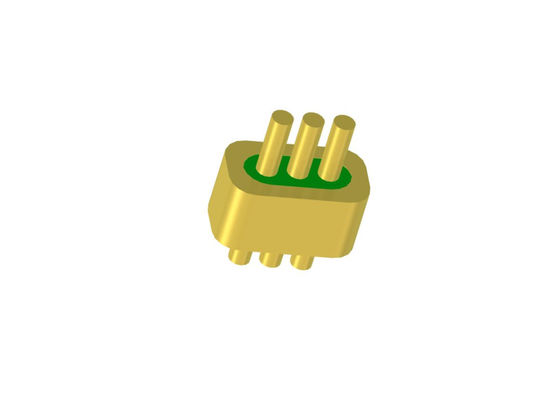

Kovar 4J29 3ピンヘッダーコネクタ ヘルメティックDC 直切用溶接用 JMC-1139-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 3ピン | ピン材料: | Kovar 4J29 |
| ガラス材質: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | パッケージ: | ガラスからメタルシール |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | Kovar 4J29 気密コネクタ,3ピンヘッダの溶接コネクタ,ガラス-金属シール DC コネクタ |
||
3ピンハーメチックDCマルチピンヘッダー ストレートカットピン（はんだ用）
仕様JMC-1139-JH：
| 製品名 | ハーメチックストレートカットピンマルチピンヘッダー |
| インピーダンス | 該当なし |
| タイプ | 3ピン |
| 列数 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
グリーンまたはホワイト
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥100V |
|
ハーメティシティ 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
ハーメチックガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれますガラスインシュレータ。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルを備えています。ガラスインシュレータは小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴：
-小型
-軽量
-ハーメチック
-厳格な安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
用途：
エレクトロニクスパッケージ、衛星、レーダーなどの
広範な用途
、アビオニクス、航空宇宙、自動車分野。SMA、ミリ波製品と組み合わせて使用できます。
利点：-1.27um金メッキ
-厳格な公差管理
-標準およびカスタムデザインを選択可能。
-高
コスト効率の高い製品とサービス
-標準サイズの大量在庫
| -カスタム製品の迅速な納品 | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディングの選択肢 |
|
DCシングルピン JK非標準シリーズ
|
はんだ付けおよびネイルヘッドボンディングの選択肢 |
| マルチピンヘッダー JMCシリーズ |
1～9ピン、1～3列の選択肢 |
カスタム寸法
広範囲注意：当社は10万種類以上のハーメチックガラス-金属シールコネクタ
