50オーム ニッケルメッキ バルクヘッド メスジャック ストレート SMAコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 項目: | SMA RF Conector | めっき: | めっきされるニッケル |
|---|---|---|---|
| 性: | 女性 | インピーダンス: | 50Ω |
| 頻度: | DC~18GHz | 寿命: | 500の周期 |
| ボディ: | 黄銅 | 適用する: | 音声/Vedio/マイクロウェーブ |
| アイテム: | SMA RFコネクタ | メッキ: | ニッケルメッキ |
| 応用: | オーディオ/ビデオ/電子レンジ | ||
| ハイライト: | 50オーム SMAバルクヘッドメスジャック,ニッケルメッキ ストレートSMAコネクタ,SMA RFコネクタ バルクヘッドマウント |
||

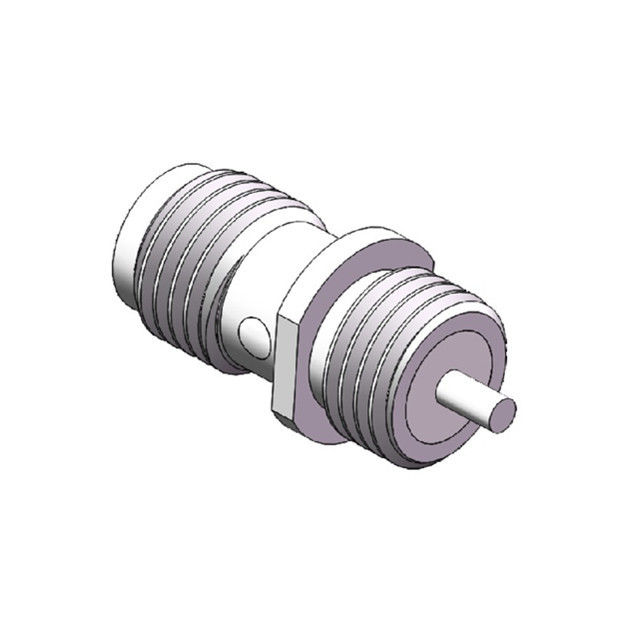

50オームニッケルメッキバルクヘッドメスジャックストレートSMAコネクタ
- SMA RFコネクタは、クイックコネクト、プッシュオン、または標準インターフェース、ストレート、90度バージョン、およびバルクヘッドまたは4穴パネル構成で利用できます。
- SMA RFコネクタは高品質で、2つのコネクタをはんだ付けや圧着なしでねじって組み合わせるだけで、迅速に接続できます。
- SMA電気コネクタは、マイクロ波、アンテナ、テスト機器などに広く使用されています。
- SMA RFコネクタは、ミニチュアサイズ、振動防止、最大18GHzの広い周波数範囲（当社のSMA RFコネクタは20GHzまで対応可能）を備えたねじ込みカップリングRF同軸コネクタです。
主な特徴:
- 多様な向きとPCB終端
- 最大18GHzの周波数範囲、サブミニチュア同軸コネクタ
- ねじ込みインターフェースを使用
- パッシベーションまたは金メッキで利用可能
- 真鍮およびステンレス鋼の素材オプション
- ストレートまたは直角バージョンで利用可能
- バルクヘッド、2穴パネル、4穴パネル、またはマウントレスオプション付き。
- オス、メス、アダプターのバリアントを含む幅広い品揃え。
- RoHS準拠
SMA RFコネクタの仕様:
| インターフェース規格 | IEC60169-15 |
| インピーダンス | 50Ω |
| 周波数範囲 | DC～18GHz |
| 挿入損失 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 絶縁抵抗 | ≥5000MΩ |
| センターコンタクト抵抗 | ≤3mΩ |
| アウターコンタクト抵抗 | ≤2mΩ |
| 嵌合サイクル | ≥500 |
| 温度範囲 | -65～+165℃ |
| 誘電体 | PTFE |
用途:
- マイクロ波システム、通信
- 5Gソリューション
- 測定システム
- 携帯電話、WiFiアンテナシステム

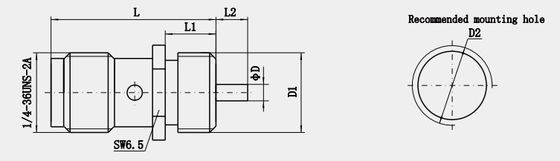

SMA RF同軸コネクタの詳細:
製品カタログ:
| RFアダプター |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| NタイプRFコネクタ |
| MCX/MMCX RFコネクタ |
| ミリ波コネクタ (2.4mm, 2.92mm) |
| RFケーブルアセンブリ |
| 導波管-同軸アダプター |
| ガラス-金属ハーメチックシール |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
関連製品
1. SMAメスバルクヘッドマウントRFコネクタ (PCB用)
2. SMA 4穴フランジマウント直角RF同軸コネクタ
| モデル番号, | L | L1 | L2 | D | 備考 |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCBはんだ付けマウント 50Ω 金メッキ 18GHz SMA直角コネクタ
| モデル番号。 | L | L1 | 備考 |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMAメスPCBパネルはんだ付けマウントRFコネクタ
| モデル番号。 | L | D | D1 | 備考 |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
注:
10,000種類以上のSMAコネクタを取り揃えております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
