ネイルヘッド 金線結合表面の金属シール接続器のガラスJMC-658-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ネイルヘッド マルチピンヘッダ ロングピン | インピーダンス: | 他の |
|---|---|---|---|
| ピン: | 3ピン | ピン材料: | Kovar 4J29 |
| メッキ: | 金メッキ | ガラス: | 7052,7070 |
| 証明書: | ROHS ISO-9001-2015 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 金線ボンディングガラスコネクタ,ネイルヘッドガラスメタルシール,JMC-658-JH ガラスシールコネクタ |
||

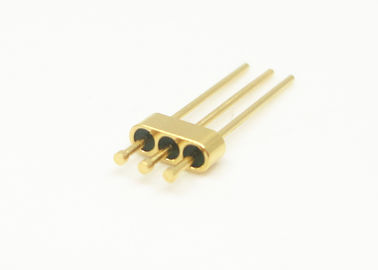

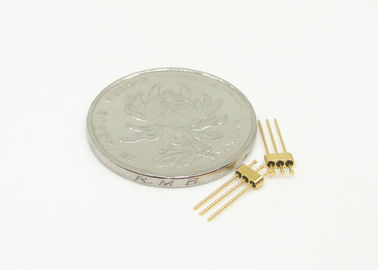

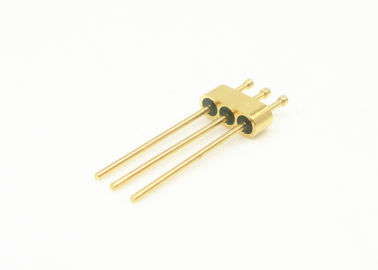

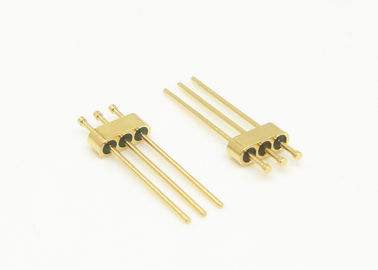

3ピン ネイルヘッド ヘルメティックヘッダー ロングピン 金線結合表面
密閉型多ピンヘッダー/ガラスから金属のシール RF/DCフィードスルー/グラス・ビーズまたガラスの隔熱器,封閉式ヘッダー主にマイクロ波信号,電源信号,制御信号をモジュールとモジュール,ガス密封要件のあるモジュールとコンポーネント間で送信するために使用されます.密封部品の最も重要な部品の1つです.
低ダイレクトレティック常数と低ダイレクトレティック損失を持つガラスは,隔熱およびサポート材料として使用されます.コヴァール合金中央導体には金線結合,溶接,交配など様々な結末スタイルがあります.
ガラスの隔熱器は小さく軽く,密閉性があり,信頼性が高く,近年,電子機器製造業界で広く使用されています.
適用:
エレクトロニクスパッケージ,衛星,レーダーなどの幅広いアプリケーションが,航空,航空宇宙および自動車に提出されています. SMA,ミリ波製品で使用できます.
仕様:
| 製品名 | ネイルヘッド 密閉多ピンヘッダ 長ピン結合表面 |
| 阻力 | ほか |
| タイプ | 3ピン |
| 列 | 1 行目 |
| 色 | 黄金製 |
| ハウジングとピン材料 | コヴァール 4J29 |
|
ガラスの材料
ガラスの色
|
7050または7070型またはDM308型
緑色か白色
|
| 周波数範囲 | NA |
| VSWR | NA |
| 電圧に耐える | ≥300V |
|
ハルメシティ 漏れ率 |
<1.01325 × 10-3パ*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/秒 @ 1 atm |
| 断熱抵抗 | シングルピンでは ≥2000MΩ,マルチピンでは ≥1000MΩ, |
| 動作温度 | -65°C~+260°C |
JMC-658-JHの図と図
単位:mm
製品リスト:
| 50Ω RF シングルピンJMシリーズ | 溶接 交配 結合 選択 |
| 50Ω RF シングルピンJM標準シリーズ | 溶接 交配 結合 選択 |
| 50Ω RF シングルピン JM 非標準シリーズ | 溶接 交配 結合 選択 |
| DCシングルピンJKシリーズ | 溶接と結合の選択 |
| DCシングルピンJK標準シリーズ | 溶接と結合の選択 |
| DC シングルピン JK 非標準シリーズ | 溶接とネイルヘッド結合の選択 |
|
マルチピンヘッダ JMCシリーズ
|
選択可能な 1-3 行の 1 ~ 9 スピン |
| カスタムサイズ |
広範囲 |
注記:
10,000種類以上ありますヘルメティック ガラスから金属のシール接続器,あなたが使っているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
特徴:
- サイズが小さい
- 軽量
- 密閉してる
- 安定した品質と高い信頼性
- 内導体: 金線結合,溶接,配合方法の選択
利点:
- 1.27ミリゴールド
- 厳格だ容量制御
-標準デザインとカスタムデザイン
- 高かった費用対効果の高い製品やサービス
- 標準サイズのための大きなストック
- カスタム製品の迅速な配達
