21ピン 2列 密閉式電気コネクタ 小型 金線結合 JMC-1110T-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ハーメチックマルチピンヘッダー | インピーダンス: | 他の |
|---|---|---|---|
| ピン: | 12ピン | 行: | 2列 |
| メッキ: | 金メッキ | ピン材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | ||
| ハイライト: | 21ピン・ハーメチック電気コネクタ,小型の金線結合接続器,ガラス・メタルシールコネクタ JMC-1110T-JH |
||
21ピン 2列 封止マルチピンヘッダー 金線ボンディング表面付き
封止 ガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガス封止が必要なモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、封止コンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルを備えています。ガラス絶縁体は小型、軽量、封止性、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス-金属 マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 21ピン |
| 列 | 2列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
封止性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | 単一ピンで≥2000MΩ、マルチピンで≥1000MΩ、 |
| 動作温度 | -65℃～+260℃ |

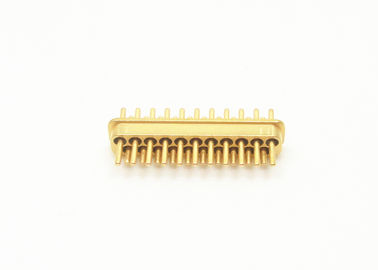

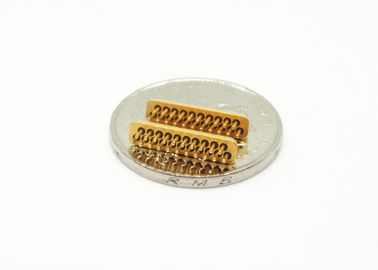

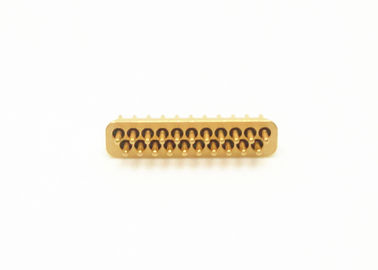

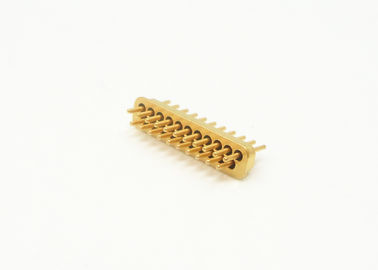

詳細画像
単位:mm
製品リスト:
| 50Ω RF単ピン JMシリーズ | はんだ付け、嵌合、ボンディング選択 |
| 50Ω RF単ピン JM標準シリーズ | はんだ付け、嵌合、ボンディング選択 |
| 50Ω RF単ピン JM非標準シリーズ | はんだ付け、嵌合、ボンディング選択 |
| DC単ピン JKシリーズ | はんだ付け、ボンディング選択 |
| DC単ピン JK標準シリーズ | はんだ付け、ボンディング選択 |
| DC単ピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列選択可能 |
| カスタム寸法 |
幅広い |
特徴:
- 小型
- 軽量
- 封止性
- 安定した品質と高信頼性
- 内側導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空宇宙、自動車分野で幅広い用途があります。SMA、ミリ波製品と組み合わせて使用できます。
利点:
- 1.27um金メッキ
- 厳格な 公差管理
- 標準およびカスタム設計を選択可能。
- 高い コストパフォーマンスの高い製品とサービス
- 標準サイズの在庫多数
- カスタム製品の迅速な納品
注意:
当社は100,000種類以上の封止ガラス-金属シールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
