電子パケット用単ピン型ヘルメティックシール式電気コネクタ JMC-657-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ネイルヘッド ガラス メタルシール | インピーダンス: | 他の |
|---|---|---|---|
| ピン: | シングル | メッキ: | 金メッキ |
| ピン材料: | Kovar 4J29 | ガラス: | 7052,7070 |
| シェル材質: | Kovar 4J29 | 他の: | ネイルヘッド |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | カスタマイズされた: | 承認されました |
| ハイライト: | 密閉式電気接続器,ガラスから金属のシール接続器,シングルピン電子コネクタ |
||
電子パッケージ用ネイルヘッド金線ボンディングガラスメタルシール
ガラスビーズ/ハーメチックガラスメタルシール RF/DCフィードスルーとも呼ばれますガラスインシュレーター。主にモジュール間、モジュールとガスシール要件のあるコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁支持材として使用します。ハウジングと導体は高温焼結されたコバール合金製で、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などの様々な終端スタイルを備えています。カタログ-ガラスメタルハーメチックシール.pdf
ガラスインシュレーターは小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ハーメチックガラスメタルシール |
| 型番 | JMC-657-JH |
| インピーダンス | DC |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
| ハーメティシティ | <1.01325 X 10E-08 std.cc/s |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |

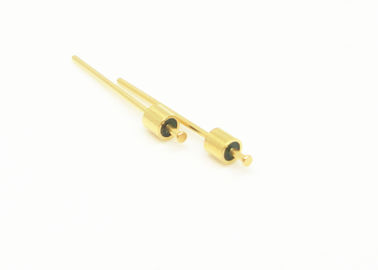

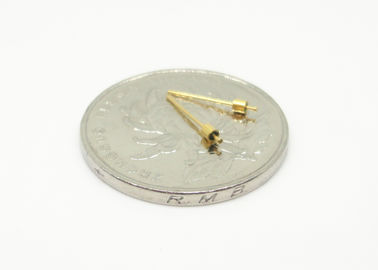

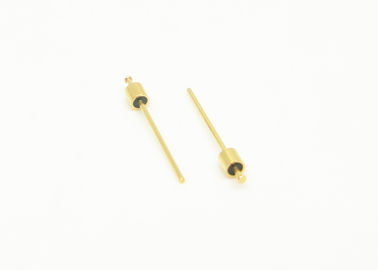

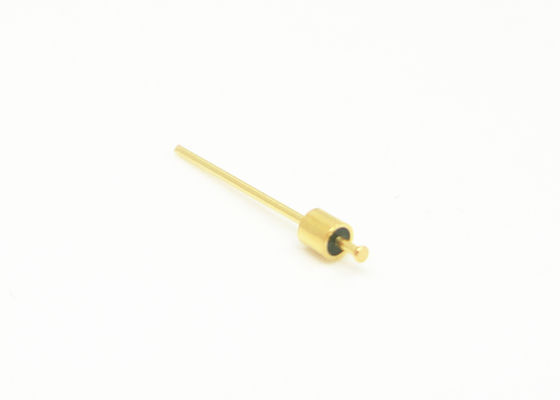

製品画像:
特徴:
- 小型
- ハーメチック
- 軽量
- 安定した品質と高い信頼性
- 内側導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
利点:
- 1.27um金メッキ
- 厳密な公差管理
- 標準およびカスタムデザインを選択可能
- 高コストパフォーマンスの製品とサービス
- 標準サイズの在庫多数
- カスタム製品の迅速な納品
応用:
航空宇宙、航空、ナビゲーション、通信、アンテナなどの重要な電気システムで広く使用されている、エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙分野、自動車分野での幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
