WR42 K 2.92mm ウェーブガイド - 同軸アダプタスクエアカバー溝付きフランジ

大画像 : WR42 K 2.92mm ウェーブガイド - 同軸アダプタスクエアカバー溝付きフランジベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	CE ROHS
モデル番号:	K/BJ220-KF2

お支払配送条件:

最小注文数量:	10個
価格:	交渉可能
パッケージの詳細:	標準的な輸出カートン
受渡し時間:	3 週間以内
支払条件:	トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力:	毎月10,000個

詳細製品概要

製品名:	コアキシアルアダプターへの波導体	材料:	真鍮コネクタ
周波数範囲:	17.6-26.7GHz	コネクタ:	2.92mm (K型)
VSWR:	1.25	インピーダンス:	50オーム
導波管のサイズ:	WR42	ボディスタイル:	直角
ハイライト:	同軸ケーブルのアダプター , 直角の同軸アダプター

WR42 K 2.92mm ウェーブガイド - 同軸アダプタースクエアカバー溝付きフランジ

ウェーブガイド - 同軸アダプター によって製造されています西安エリート電子工業株式会社 は、直角とエンドランチの2つの構造に分けられます。同軸エンドのウェーブガイドアダプターについては、 N型、TNC、SMA、3.5mm、2.4mm、SMP、SSMPなど、多くのタイプを提供できます。周波数範囲は6.5GHzから50GHzです。当社のウェーブガイドモデルはBJ84からBJ400（wr112-wr22）まであります。

さらに、カスタム お客様の特別な要件に応じて、同軸ウェーブガイドアダプターを提供できます。

仕様:

製品名	ウェーブガイド - 同軸アダプター
同軸タイプ	2.92mm（K型）
ウェーブガイドサイズ	WR42
ボディスタイル	直角
周波数範囲	17.6-26.7GHz
SMAインピーダンス	50オーム
VSWR	1.25

カタログ - ウェーブガイド - 同軸アダプター.pdf

利点:

-当社のウェーブガイドアダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどに広く採用されています。

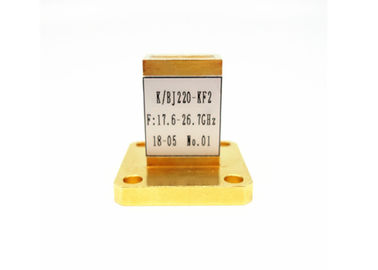

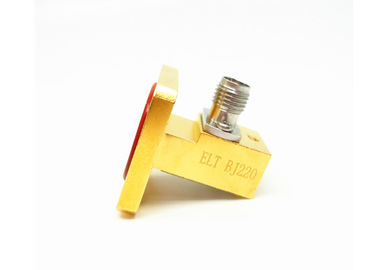

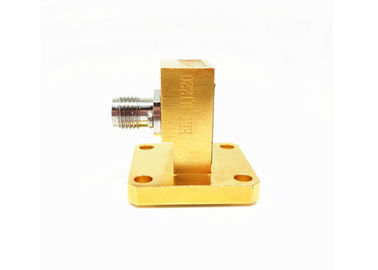

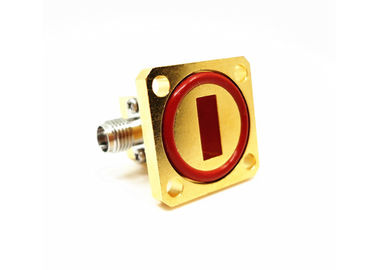

詳細図:

ウェーブガイドから2.92mm（K型） 同軸アダプターのリスト:

型番	説明	注記
K/BJ220-KF2	WR42 - K（2.92mm）メス直角アダプター	BJ220=WR42
K/BJ220-KF1	WR42 - K（2.92mm）メスエンドランチアダプター	K=メス
K/BJ260-KF	WR34 - K（2.92mm）メス直角アダプター	BJ260=WR34
K/BJ260-KF1	WR34 - K（2.92mm）メスエンドランチアダプター
K/BJ320-KF	WR28 - K（2.92mm）メス直角アダプター	BJ320=WR28
K/BJ320-KF1	WR28 - K（2.92mm）メスエンドランチアダプター
K/BJ320-JF1	WR28 - K（2.92mm）オスエンドランチアダプター	J=オス
K/BJ400-KF1	WR22 - K（2.92mm）メスエンドランチアダプター	BJ400=WR22
K/24JS18000-KF	WR24JS18000 - K（2.92mm）メスエンドランチアダプター

ウェーブガイド規格の相互参照

中国規格	国際規格	周波数範囲（GHz）
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
