マルチピンヘッダー 密閉式ガラスから金属のシール接続器 1.27mm 距離 JMC-250
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ROHS ISO-9001-2015 |
| ピン: | 9 Pin | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 気密ガラス-金属シールコネクタ,1.27mm間隔の多ピンヘッダ,JMC-250 ガラス金属シール接続器 |
||

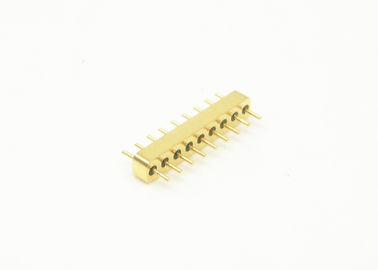

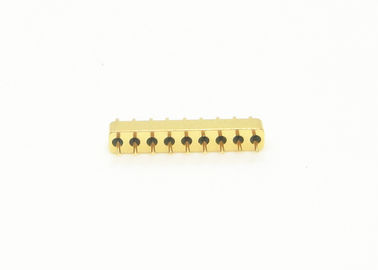

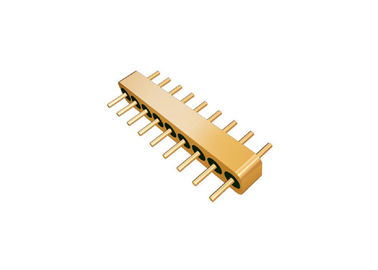

マルチピンヘッダー 封止ガラス金属シールコネクタ 1.27mm ピッチ
封止ガラス金属シール RF/DC フィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。モジュール間、モジュールとガスシールが必要なコンポーネント間のマイクロ波信号、電力信号、制御信号の伝送に主に用いられます。シール部品の中で最も重要な部品の一つです。
低誘電率、低誘電正接のガラスを絶縁支持材として使用しています。ハウジングと導体は、高温で焼結された コバール合金 で作られ、表面は金メッキされています。センターコンダクタは、金線ボンディング、はんだ付け、嵌合などの様々な終端スタイルを備えています。ガラス絶縁体は小型、軽量、気密性、高信頼性で、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス金属シール マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 9ピン |
| 列数 | 1列 |
| 色 | 金メッキ |
| ハウジング・ピン材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
気密性 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | 単ピンで≥2000MΩ、マルチピンで≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
ダウンロード カタログ-ガラス金属シール.pdf
特徴:
-小型
-軽量
-気密性
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な 公差管理
-標準およびカスタム設計を選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

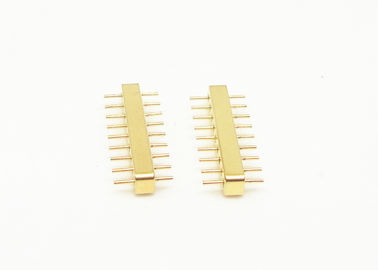

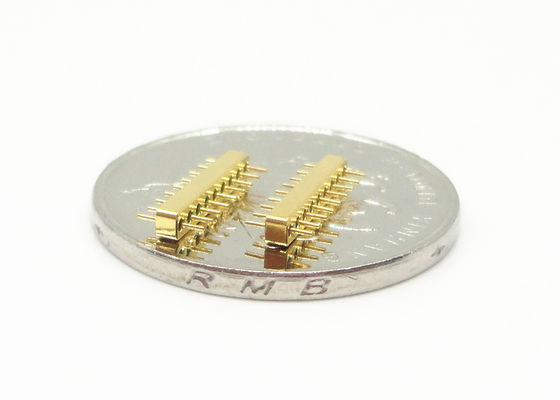

外形図と写真
単位:mm
製品リスト:
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| DCシングルピン JKシリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK標準シリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択可能 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列選択可能 |
| カスタム寸法 |
幅広い |
注記:
当社は100,000種類以上の 封止ガラス金属シールコネクタ を取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
