商品の詳細:
お支払配送条件:
|
| 製品名: | SSMA 男性接続器 | 材料: | 青銅 |
|---|---|---|---|
| タイプ: | ラ | 性別: | 男性 |
| パルトリング: | 黄金塗装 | 阻力: | 50オム |
| 耐久性（matings）: | 500サイクル | 体重: | 約80~150g |
| ハイライト: | 7 16喧騒rfのコネクター,同軸ケーブルのコネクター |
||
耐腐蝕性 SSMA SFF-50-1ケーブル用の男性右角90° RF同軸接続器
SSMAシリーズRF同軸コネクタは,小型サイズ,広範囲の周波数範囲,高い信頼性で知られるSMAコネクタのさらにコンパクトなバージョンです.このタイプのコネクタは,様々な部門で広く使用されています.航空,航空宇宙,マイクロ波通信を含む.

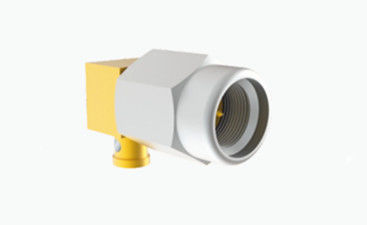

製品図耐腐蝕性 SSMA SFF-50-1ケーブル用の男性右角90° RF同軸接続器:
電気特性
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電子および物質の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| VSWR | ≤13 | |
| 断熱抵抗 | ≥5000MΩ | |
| 中央導体 | 男性 | Sn-P ブロンズ 金属 |
| 女性 | ベリリウム銅 金属 | |
| シェルおよび他の金属部品 | 銅 ベリリウム銅 金属 | |
| 耐熱化したステンレス鋼 | ||
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 交配トルク | 0.5 -0.7N.m | |
製品の特徴:
1低VSWR (電圧常動波比):SSMAコネクタは通常,非常に低いVSWR値を有し,高い伝送効率と最小の信号反射を示します.
2性別タイプ:他の同軸コネクタと同様に,SSMAコネクタは男性 (プラグ) および女性 (容器) タイプで提供されています.
3安定した接続: 固く繰り返される交配を保証するために,スレッド接続やプッシュオンフィッティングなどのメカニズムが含まれます.
適用:
1測定と計測:ネットワーク分析機,スペクトル分析機,その他の精密テスト装置は,信号損失を最小限にするためにSSMAコネクタを使用します.
2医療産業:MRI (磁気共鳴画像) やCT (コンピュータトモグラフィ) スキャナーなどの高級診断機器では,SSMAコネクタを使用しています.
3セキュリティシステム:セキュリティ監視システムでは,カメラやその他の監視装置のための伝送ケーブルを接続するために使用されます.
製品 カタログ:
| RFアダプタ |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:
1000種類以上のRFを供給することができます コンネクタは,あなたの要求に一致しない場合は,pls私達に連絡してください.
コンタクトパーソン: Elite
電話番号: +8613609167652
