よりコンパクトなSSMA 男性右角RFコアックスコネクタ CXN3507/MF363A
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA 男性接続器 | 材料: | 青銅 |
|---|---|---|---|
| タイプ: | 右角 | 性別: | 男性 |
| パルトリング: | 黄金塗装 | 阻力: | 50オム |
| 耐久性（matings）: | 500サイクル | 体重: | 約80~150g |
| ハイライト: | 喧騒の同軸コネクター,同軸ケーブルのコネクター |
||

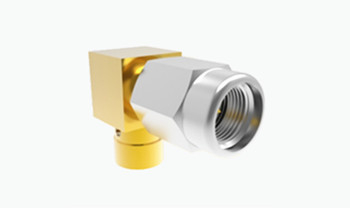

SSMA CXN3507/MF363A用の男性右角RFコアックスコネクタ
SSMAシリーズRF同軸コネクタは,SMAコネクタのよりコンパクトなバージョンである.それは,その小さなサイズ,広い周波数範囲,および高い信頼性によって区別される.このコネクタは航空などの分野で広く使用されています航空宇宙 微波通信

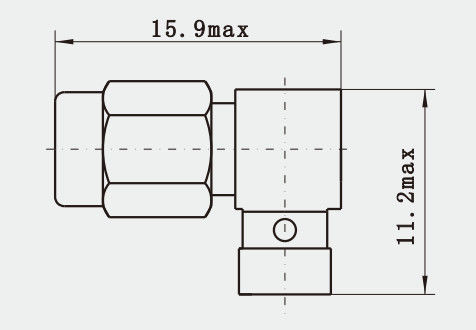

製品図SSMA CXN3507/MF363A用の男性右角RFコアックスコネクタ:
電気特性
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電子および物質の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| VSWR | ≤13 | |
| 断熱抵抗 | ≥5000MΩ | |
| 中央導体 | 男性 | Sn-P ブロンズ 金属 |
| 女性 | ベリリウム銅 金属 | |
| シェルおよび他の金属部品 | 銅 ベリリウム銅 金属 | |
| 耐熱化したステンレス鋼 | ||
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 交配トルク | 0.5 -0.7N.m | |
製品の特徴:
1小型化サイズ:SSMAコネクタは標準的なSMAコネクタよりもコンパクトで,スペースが少ないアプリケーションに適しています.
2幅広い周波数帯:SSMAコネクタは,通常18GHzまたはそれ以上の信号をサポートする幅広い周波数帯に対応できます.
3高信頼性:これらのコネクタは,航空宇宙アプリケーションなどの要求の高い環境で一貫した信頼性の高いパフォーマンスを提供するように設計されています.
適用:
1ワイヤレス通信:ベースステーションやワイヤレスアクセスポイントなどのワイヤレスインフラ設備では,SSMAコネクタを使用してアンテナとトランシーバーを接続します.
2衛星通信:衛星上下リンクのために地上ステーションで使用され,衛星通信機器をアンテナシステムに接続します.
3試験装置:RF (ラジオ周波数) とマイクロ波試験装置では,SSMAコネクタが高周波信号の送信に使用され,測定の正確性と繰り返しが確保されます.
製品 カタログ:
| RFアダプタ |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:
1000種類以上のRFを供給することができます コンネクタは,あなたの要求に一致しない場合は,pls私達に連絡してください.
