商品の詳細:
お支払配送条件:
|
| 製品名: | マルチピン ヘッダーに金属をかぶせるガラス | めっき: | めっきされる金 |
|---|---|---|---|
| インピーダンス: | 他 | 証明書: | ROHS ISO-9001-2015 |
| ピン: | マルチピン | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070、DM308 | Hermecity: | <1> |
| ハイライト: | 密閉電気コネクタ,小型rfのコネクター |
||
シールRF/DCのフィードスルーの/Multi-pinヘッダー/Connectorに金属をかぶせる密閉ガラスはまたガラス絶縁体と呼ばれる。それらが主にモジュール間のマイクロウェーブ信号、力信号および制御信号とモジュール、ガスの密封の条件のモジュールおよび部品送信するのに使用されている。それらは密封の部品の最も重大な部品の1つである。
低い比誘電率および低い誘電性損失のガラスは絶縁し、サポート資料として使用される。ハウジングおよびコンダクターは高温の下で焼結した、表面はめっきされる金であるKovarの合金から成り。中心のコンダクターに結ぶ金ワイヤーのようないろいろな終了様式がある等ガラス絶縁体をはんだ付けし、合わせることは小さく、軽量、密閉、高い信頼でき、電子工学のずっと製造工業で広まっている近年。
指定:
| 製品名 | マルチピン ヘッダーに金属をかぶせるガラス |
| インピーダンス | 他 |
| タイプ | 4つのピン |
| 列 | 1列 |
| 色 | めっきされる金 |
| ハウジングおよびピン材料 | Kovar 4J29 |
|
ガラス材料
ガラス色
|
7050か7070タイプかDM308
緑か白い
|
| Freqecncyの範囲 | NA |
| VSWR | NA |
| 抵抗電圧 | ≥300V |
|
Hermecity 漏出率 |
< 1="">-3 Pa*cm3/s |
| 絶縁抵抗 | 単一ピンのための≥2000MΩ、マルチピンのための≥1000MΩ、 |
| 実用温度 | -65℃~+260℃ |
特徴:
-小さいサイズ
-ライト級選手
-密閉
-安定した質および高い信頼性
-内部のコンダクター:選択のための金ワイヤー結合、はんだ付けするおよび合う方法
適用:
ファイルされる広適用範囲電子工学のパッケージ、電子工学の対策、衛星、ミサイル、レーダーおよび他の軍隊、航空電子工学、大気および宇宙空間および自動車。それはSMAのミリメートル波プロダクトと使用することができる。

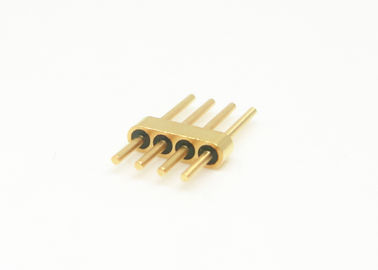

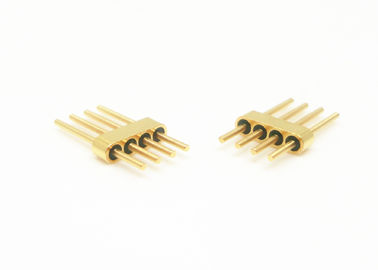

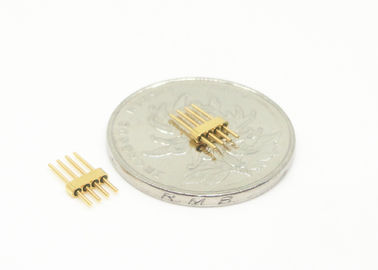

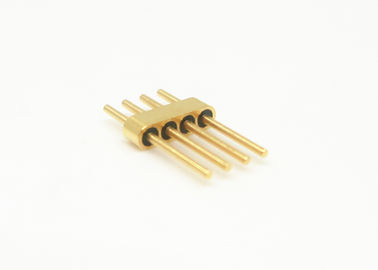

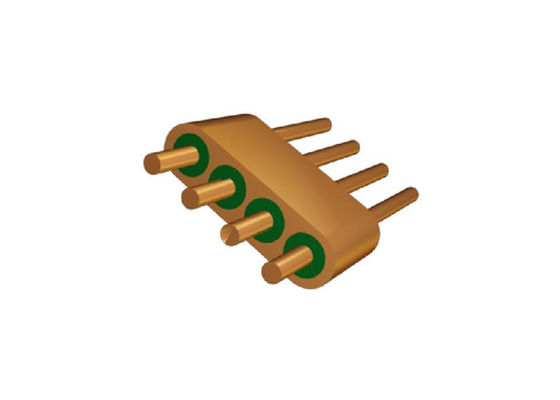

詳しいイメージ
単位:mm
プロダクト リスト: カタログ ガラスに金属密閉Seals.pdf
| 50Ω RF単一ピンJMシリーズ | はんだ付けする合い、接着の選択 |
| 50Ω RF単一ピンJMの標準的なシリーズ | はんだ付けする合い、接着の選択 |
| 50Ω RF単一ピンJMの標準外シリーズ | はんだ付けする合い、接着の選択 |
| DC単一ピンJKシリーズ | はんだ付けし、接着の選択 |
| DC単一ピンJK標準的なシリーズ | はんだ付けし、接着の選択 |
| DC単一ピンJK標準外シリーズ | はんだ付けすることおよび釘のヘッド結合の選択 |
|
マルチピン ヘッダーJMCシリーズ
|
1-3列の選択の1-9のピン |
| 注文次元 |
広い範囲 |
注:
私達は100,000のタイプのシールのコネクターに金属をかぶせる密閉ガラスにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば持っている。
