ヘルメティック・ガラス・ツー・メタル・シール・コネクタ RF フィードスルー 拡張・インソレーション JMC-230
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ROHS ISO-9001-2015 |
| ピン: | マルチピン | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | ヘルメチック ガラス金属シール コネクタ,隔離装置のRFフィードスルーコネクタ,JMC-230 ガラス金属シール接続器 |
||
ハーメチックガラス金属シールコネクタ RF スルーフェンスの絶縁延長
ハーメチック ガラス金属シール RF/DC スルーフェンス /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電源信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの 1 つです。
低誘電率、低誘電損失のガラスを絶縁支持材として使用します。ハウジングと導体は コバール合金 で、高温で焼結され、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス金属 マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 1 ピン |
| 列 | 1 列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラスの色
|
7050 または 7070 タイプ
グリーンまたはホワイト
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
ハーメチック性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | シングルピンで ≥2000MΩ、マルチピンで ≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と 高信頼性
-内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um 金メッキ
-厳密な 公差管理
-標準およびカスタムデザインを選択可能。
-高 コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

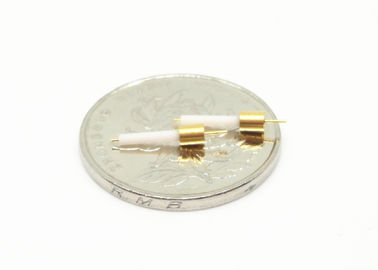

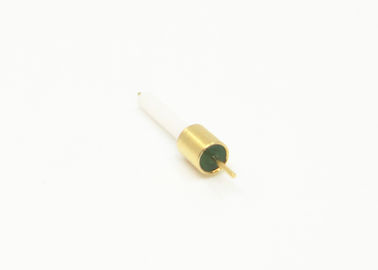

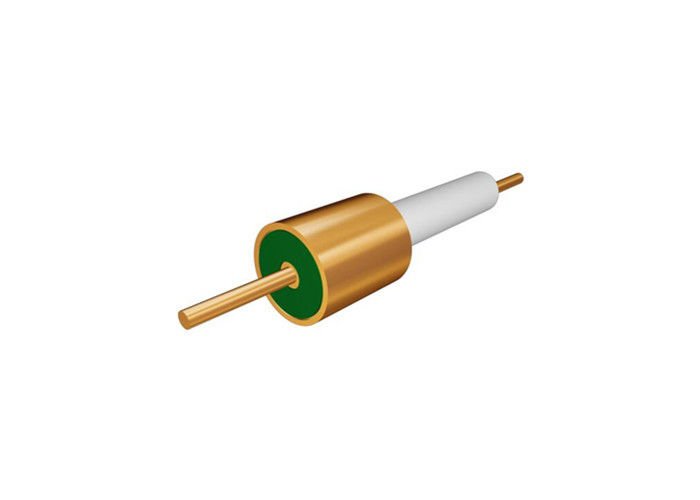

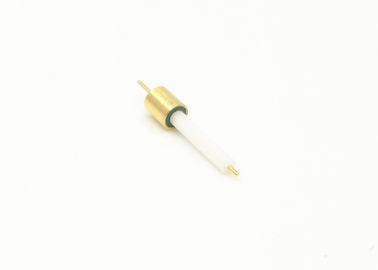

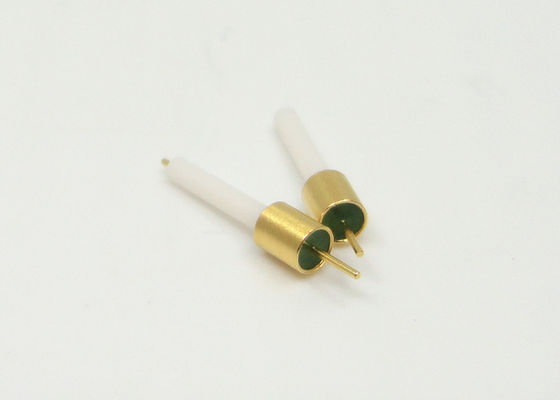

詳細画像
単位: mm
製品リスト: カタログ-ガラス金属ハーメチックシール.pdf
| 50Ω RF シングルピン JM シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DC シングルピン JK シリーズ | はんだ付けとボンディングの選択肢 |
| DC シングルピン JK 標準シリーズ | はんだ付けとボンディングの選択肢 |
| DC シングルピン JK 非標準シリーズ | はんだ付けとネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMC シリーズ
|
1～9 ピン、1～3 列の選択肢 |
| カスタム寸法 |
幅広い |
注意:
当社は 100,000 を超える種類の ハーメチックガラス金属シールコネクタ を取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。
