多ピンヘッダ 密閉ガラスから金属シール接続器 RFフィードスルー MC-172
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ROHS ISO-9001-2015 |
| ピン: | 18のピン | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 気密ガラス-金属シールコネクタ,多ピンヘッダ RFフィードアウト,MC-172 ガラスの金属接続器 |
||
マルチピンヘッダー、ハーメチックガラス・メタルシールコネクタ、RFフィードスルー
ハーメチック ガラス・メタルシール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁支持材として使用しています。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などの様々な終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス・メタル マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 18ピン |
| 列数 | 2列 |
| 色 | 金メッキ |
| ハウジング・ピン材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
ハーメチック性 漏れ率 |
<1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | 単ピンで≥2000MΩ、マルチピンで≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダーなどの広範な応用範囲。アビオニクス、航空宇宙、自動車分野で使用されます。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳格な 公差管理
-標準およびカスタムデザインを選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

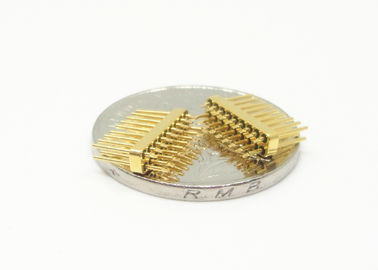

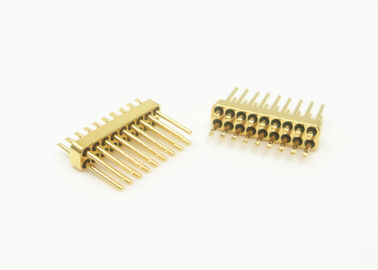

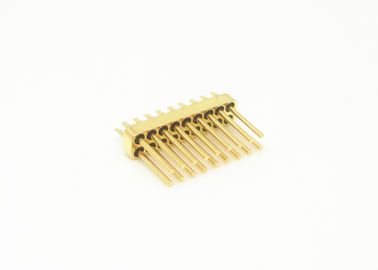

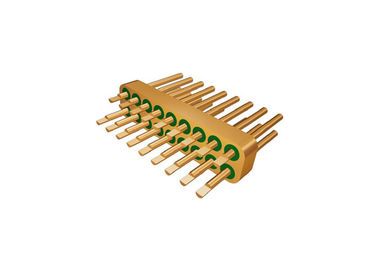

外形図と写真
単位:mm
製品リスト:
| 50Ω RFシングルピン Mシリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン M標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン M非標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| DCシングルピン Kシリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン K標準シリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン K非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択可能 |
|
マルチピンヘッダー MCシリーズ
|
1～9ピン、1～3列選択可能 |
| カスタム寸法 |
広範囲 |
注記:
詳細については、添付の Catalog-Glass-to-Metal Hermetic Seals-ELT.pdf をクリックしてダウンロードしてください。カスタムサイズも歓迎します。
