ネイルヘッド ガラスからメタルシール ヘルメティックコネクタ DC フィードスロー 0.5mmピン JMC-073
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 直流 | 証明書: | ROHS ISO-9001-2015 |
| ピン: | シングル | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | ネイルヘッドガラスメタルシールコネクタ,ハーメチックDCフィードスルーコネクタ,0.5mmピンガラスメタルコネクタ |
||
金属シールへの釘頭ガラスハーメチックコネクタRFフィードスルー0.5mmピン
ガラスと金属間の気密シール RF/DC フィードスルー /マルチピンヘッダー/コネクタとも呼ばれますガラスインシュレーター。これらは主に、モジュール間、モジュール間、ガスシール要件のあるモジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらはシール部品において最も重要な部品の 1 つです。
絶縁支持材として低誘電率、低誘電損失のガラスを使用しています。ハウジングと導体は次のように構成されています。コバール合金高温で焼成し、表面に金メッキを施しております。中心導体には、金ワイヤボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、信頼性が高く、近年エレクトロニクス製造業界で広く普及しています。
仕様：
| 製品名 | ガラスと金属の気密シール |
| インピーダンス | DCまたはその他 |
| タイプ | 1ピン |
| 行 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラスの色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≧300V |
|
ハーメシティ リーク率 |
< 1.01325 X 10-3Pa*cm3/秒 < 1X 10-9mbar*l/s < 1 x 10-9ccHe/秒 @ 1 atm |
| 絶縁抵抗 | シングルピンの場合は ≥2000MΩ、マルチピンの場合は ≥1000MΩ、 |
| 動作温度 | -65℃～+260℃ |
特徴：
-小型
-軽量
-密閉型
-安定した品質と高い信頼性
- 内部導体: 金ワイヤボンディング、はんだ付け、および嵌合方法を選択可能
応用：
航空電子工学、航空宇宙、自動車分野におけるエレクトロニクスパッケージ、衛星、レーダーなどの幅広い応用範囲。 SMA、ミリ波製品で使用可能です。
利点:
-1.27um金メッキ
-厳しい公差制御
-標準デザインとカスタムデザインからお選びいただけます。
-高い費用対効果の高い製品とサービス
-標準サイズの豊富な在庫
-カスタム製品の短納期

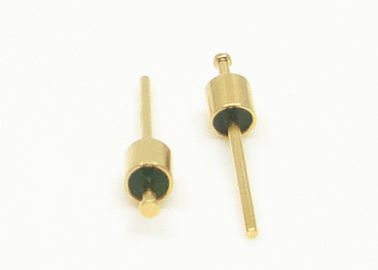

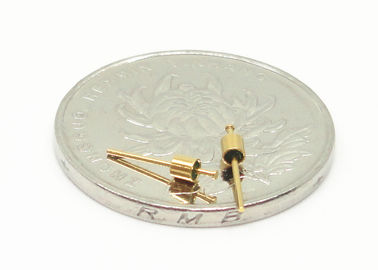

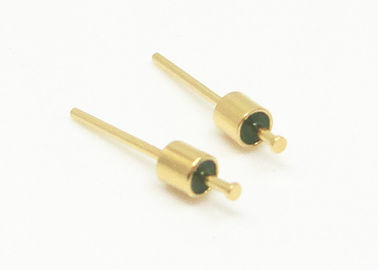

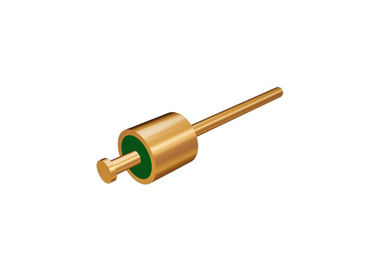

詳細画像
製品リスト:カタログ-ガラス対金属ハーメチックシール.pdf
| 50Ω RF シングルピン JM シリーズ | はんだ付け嵌合および接合の選択 |
| 50Ω RF シングルピン JM スタンダード シリーズ | はんだ付け嵌合および接合の選択 |
| 50Ω RF シングルピン JM 非標準シリーズ | はんだ付け嵌合および接合の選択 |
| DC単ピン JKシリーズ | はんだ付けとボンディングの選択 |
| DC 1 ピン JK スタンダード シリーズ | はんだ付けとボンディングの選択 |
| DC単ピンJK非標準シリーズ | はんだ付けとネイルヘッドボンディングの選択 |
|
多ピンヘッダー JMCシリーズ
|
1 ～ 9 ピンと 1 ～ 3 行の選択 |
| カスタムディメンション |
広範囲 |
注記：
10万種類以上を取り揃えておりますハーメチックガラス対金属シールコネクタ、使用しているコネクタが見つからない場合は、詳細を添えて当社までご連絡ください。
