ネイルヘッド ガラスからメタルシールコネクタ DCフィードスルー ハーメティックパッケージ JMC-099
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への密封 | ピン: | シングル |
|---|---|---|---|
| ピンポイントオプション: | ネイルヘッド | 証明書: | ROHS ISO-9001-2015 |
| 塗装: | 黄金塗装 | DC フィードスルー: | コヴァール 4J29 |
| ガラス: | 70527070 | Hermecity: | 1 x 10-9 ccHe/秒 @ 1 atm |
| ハイライト: | 密封状態で密封された電気コネクタ,密閉電気コネクタ |
||
密閉包装のためのシールのコネクターDCのfeedthrusに金属をかぶせる釘のヘッド ガラス
シールに金属をかぶせる釘のヘッド ガラスはまたガラス絶縁体と呼ばれる。それらが主にモジュール間のマイクロウェーブ信号、力信号および制御信号とモジュール、ガスの密封の条件のモジュールおよび部品送信するのに使用されている。それらは密封の部品の最も重大な部品の1つである。
 |
 |
低い比誘電率および低い誘電性損失のガラスは絶縁し、サポート資料として使用される。ハウジングおよびコンダクターは高温の下で焼結した、表面はめっきされる金であるKovarの合金から成り。中心のコンダクターに結ぶ金ワイヤーのようないろいろな終了様式がある等ガラス絶縁体をはんだ付けし、合わせることは小さく、軽量、密閉、高い信頼でき、電子工学のずっと製造工業で広まっている近年。
指定:
| 製品名 | シールに金属をかぶせる釘のヘッド ガラス |
| インピーダンス | DC |
| タイプ | 単一 |
| Pinの先端の選択 | 釘の頭部 |
| 版 | めっきされる金 |
| DC Feedthrus | Kovar 4J29 |
|
ガラス材料
ガラス色
|
7052か7070
緑か白い
|
| VSWR | NA |
|
Hermeticity 漏出率 |
< 1="">-3 Pa*cm3/s |
| 抵抗電圧 | ≥300V |
| 絶縁抵抗 | 単一ピンのための≥2000MΩ、マルチピンのための≥1000MΩ、 |
| 実用温度 | -65℃~+260℃ |
特徴:
-密閉
-安定した質および高い信頼性
-小さいサイズ
-ライト級選手
-選択のための金ワイヤー結合、はんだ付けするおよび合う方法
適用:
ファイルされる広使用法の範囲電子工学のパッケージ、電子工学の対策、ミサイル、衛星、レーダーおよび他の軍、宇宙航空、航空電子工学、自動車および他。それはSMAのミリメートル波プロダクトと使用することができる。
利点:
-厳密な許容制御
-標準および選択のためにカスタム設計するため。
-めっきされる1.27um金が付いている軍の等級
-標準サイズのための大きい在庫
-注文プロダクトのための速い配達
の高さの費用効果が大きい製品とサービス
-標準および選択のためにカスタム設計するため。
-めっきされる1.27um金が付いている軍の等級
-標準サイズのための大きい在庫
-注文プロダクトのための速い配達
の高さの費用効果が大きい製品とサービス

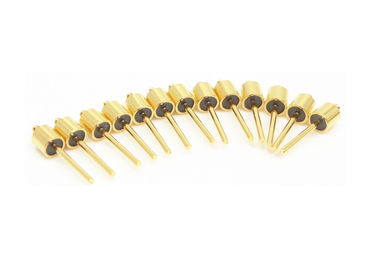

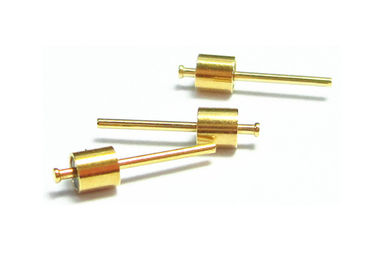

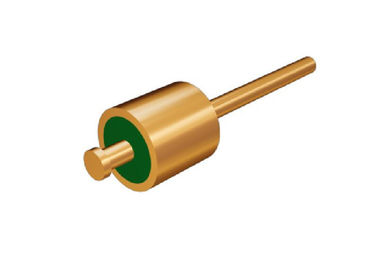

詳しいイメージ
単位:mm
プロダクト リスト: カタログ ガラスに金属密閉Seals.pdf
| JMC-099 | はんだ付けする合い、接着の選択 |
| 50Ω RF単一ピンJMの標準的なシリーズ | はんだ付けする合い、接着の選択 |
| 50Ω RF単一ピンJMの標準外シリーズ | はんだ付けする合い、接着の選択 |
| DC単一ピンJKシリーズ | はんだ付けし、接着の選択 |
| DC単一ピンJK標準的なシリーズ | はんだ付けし、接着の選択 |
| DC単一ピンJK標準外シリーズ | はんだ付けすることおよび釘のヘッド結合の選択 |
|
マルチピン ヘッダーJMCシリーズ
|
1-3列の選択の1-9のピン |
| 注文次元 |
歓迎される |
注:
私達は100,000のタイプのシールのコネクターに金属をかぶせる密閉ガラスにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば持っている。
