金属プラスト SMA RFコネクタ アンテナマイクロ波 RG405ケーブル用耐久性
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RF同軸Conector | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 性別: | 男性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 耐久性: | 500 サイクル |
| 適用する: | アンテナ マイクロウェーブ RG405 | 材料: | 青銅 |
| ハイライト: | sma のアンテナ コネクター,smaの同軸コネクター |
||
金属プラスト SMA RFコネクタ アンテナマイクロ波 RG405ケーブル用耐久性
それはMIL-C-39012によって開発され,生産されていますシアン エリート電子工業株式会社小容量,良い帯域幅,優れた電気特性それは,マイクロ波通信とマイクロ波測定装置のさまざまな分野で最も広く使用されているRF同軸接続器です企業によって開発された高性能コネクターは 20GHz に達します.
利点:
1快速接続,プッシュオンまたは標準インターフェース,直線,90度バージョン,および壁面,または4穴パネル構成
2高品質で迅速な組み合わせは,溶接やクリミングを必要とせず,2つのコネクタを単純にスクロールすることで
3SMA電気コネクタは,マイクロ波,アンテナ,テスト機器などに広く使用されています.
4SMA RFコネクタは,小型サイズ,振動防止,最大18GHzの幅広い周波数範囲のスレッド付きRFコアキシアルコネクタです.

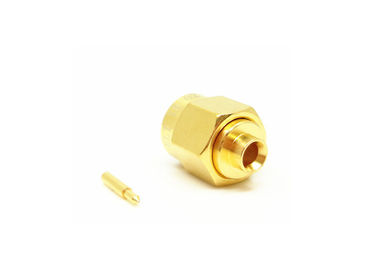

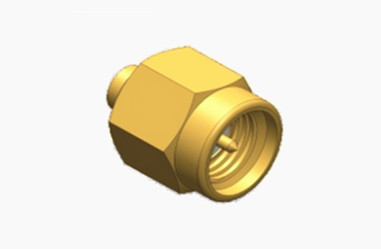

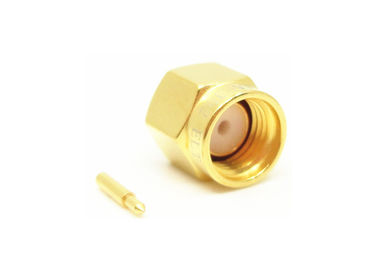

もっと写真
金色プラチマックスプラグ SMA RFコネクタ 耐久性アンテナ用マイクロ波RG405:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 335VRMS* | |
| ダイレクトリック 電圧抵抗 | 1000VRMS* | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ |
| 外部導体 | ≤2.0mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性: | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金塗装 |
| 女性/ソケット | ベリリウムブロンズ | 黄金塗装 | |
| 回復力のある接触 | ベリリウムブロンズ | ニッケル付 | |
| シェル/ハウジング | 青銅 | 黄金塗装 | |
| シェル/ハウジング | ステンレス鋼 | パシビ化 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| トルク | 0.79~1.13N.m | ||
| *他の材料や仕上げ塗装はカスタマイズできます. | |||
製品 カタログ:
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RF コネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
適用:
1試験・測定装置:
電子試験・測定機器では,SMAコネクタが信号発生器,スペクトル解析器,その他の測定器を接続するために使用される.高精度と低損失特性により,試験機器に最適です.
2産業自動化
産業自動化制御システムでは,SMAコネクタを使用して,さまざまなセンサーとコントローラを接続し,正確なリアルタイムデータ送信を保証します.
3科学研究
科学研究,特に物理実験や 天文観測機器ではSMAコネクタは,高周波信号源と受信機器を接続して高信頼性の信号伝送を提供するのに使用されます..
注記:
10,000種類以上ありますコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
