商品の詳細:
お支払配送条件:
|
製品名: | SMA RAプラグ | 敷き布団: | 銅と不?? 鋼 |
---|---|---|---|
阻力: | 50Ω | 証明書: | ISO-9001-2015 |
耐久性: | 500 サイクル | 身体: | 右角 |
タイプ: | ケーブル コネクタ | ケーブルタイプ: | 3# 半硬/半柔軟 |
ハイライト: | 7 16喧騒rfのコネクター,喧騒の同軸コネクター |

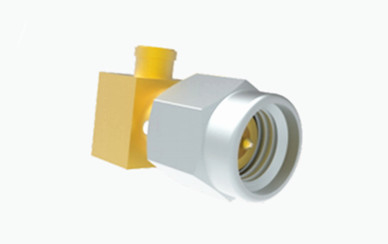

3#半硬/半柔らかいケーブルのためのSMA男性右角RFコネクタ
SMA RF同軸コネクタは,MIL-C-39012規格に準拠する高度にコンパクトで高周波のコネクタです.細形要素を含むもの優れた機械的および電気的性能,そして高い信頼性.マイクロ波通信やマイクロ波測定機器などの分野で広く使用されているため20GHzまでの周波数で動作できる高性能コネクタを 開発しました
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||
阻力 | 50Ω | |
周波数範囲 | DC~18GHz | |
定位電圧 | 335VRMS* | |
ダイレクトリック 電圧抵抗 | 1000VRMS* | |
断熱抵抗 | ≥5000MΩ | |
中心抵抗 | 中央指揮者 | ≤3.0mΩ |
外部導体 | ≤2.0mΩ | |
VSWR | ≤13 |
材料と機械特性: | |||
中央指揮者 | 男性/プラグ | 青銅 | 黄金塗装 |
女性/ソケット | ベリリウムブロンズ | 黄金塗装 | |
回復力のある接触 | ベリリウムブロンズ | ニッケル付 | |
シェル/ハウジング | 青銅 | 黄金塗装 | |
シェル/ハウジング | ステンレス鋼 | パシビ化 | |
隔熱器 | PTFE | ||
封印リング | シリコンゴム | ||
耐久性 | 500サイクル | ||
トルク | 0.79~1.13N.m | ||
*他の材料や仕上げ塗装はカスタマイズできます. |

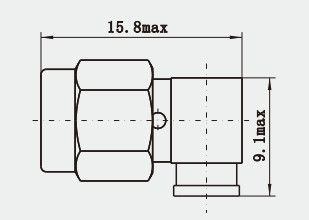

詳細な図3#半硬/半柔らかいケーブルのためのSMA男性右角RFコネクタ
製品の特徴:
1接続/分離メカニズム: SMAコネクタは通常,スレッド式結合メカニズムを使用します.高度な信頼性のある接続を提供していますが,接続が速やかに接続/切断されないことを意味します.
2応用:マイクロ波通信,レーダーシステム,試験機器,衛星通信,精密測定機器,その他の分野に広く使用されています.
3材料:通常は耐久性や長期的性能を確保するために不腐鋼または他の耐腐金属で作られています.
4性別タイプ:SMAコネクタは男性 (容器) と女性 (プラグ) のタイプで,接続を確立するためにペアリングする必要があります.
適用:
1実験と研究:科学研究およびプロトタイプ開発において,SMAコネクタは,RF回路とマイクロ波周波数での実験設定の構築のためにしばしば選択されます.
2ワイヤレス通信: 携帯電話ベースステーション,ワイヤレスネットワーク,その他のワイヤレス通信システムでは,SMAコネクタが様々なRF接続ニーズのために使用されます.
3精密器具:高精度と安定性を要求するアプリケーションでは,特定の測定と試験シナリオなど,SMAコネクタは,同軸ケーブルを接続するための好ましい選択です.
4医療診断機器: 画像や治療のためにマイクロ波周波数を使用するいくつかの医療機器は,SMAコネクタも使用する可能性があります.
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら.
