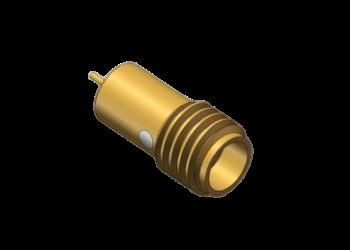

密閉式 50Ω 銅合金 壁面 女性 ミニ SMA ジャック SSMA RF コンネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | 別名: | ミニSMA |
|---|---|---|---|
| モデル: | SSMA（M）-KYD5 | 周波数範囲: | 0.3MHz～18GHz |
| インピーダンス: | 50Ω | DWV: | 750V |
| 絶縁抵抗: | ≧5000MΩ | 性別: | 女性 |
| 中心導体: | 銅合金、金メッキ | 外部導体: | 銅合金、金メッキ |
| 漏れ率: | ≦1.01325×10-3pa.cm3/s | 絶縁体: | ガラス |
| 取付方法: | 隔壁の台紙 | サンプル: | 在庫あり |
| 応用: | レーダーシステム、通信システム | ||
| ハイライト: | hermetically sealed SSMA RF connector,50Ω copper alloy SMA jack,18GHz bulkhead coaxial connector |
||
密閉型 50Ω銅合金バルクヘッドメス/ソケットSSMA RFコネクタ
最大18GHzの高周波性能
SSMA RFコネクタはSMAコネクタの小型化バージョンであり、優れた性能特性を維持しながら30%小型化されています。ねじ式インターフェース（10-36UNF-2）と50Ωの特性インピーダンスを備えたこれらのSSMA RFコネクタは、最大30GHzの周波数をサポートします。
SSMA RFコネクタは、高周波、低損失、小型化されたパネル取り付け型RFインターフェースです。主な用途は、50Ωインピーダンス整合（通信機器、試験装置、衛星端末など）のRFシステムであり、デバイスパネルを横切る信頼性の高いRF信号伝送を実現します。特に設置スペースと高周波信号伝送が必要なシナリオに適しています。
主な特徴:
- コンパクト設計 - SSMA RFコネクタは標準SMAコネクタより30%小型です
- 最大30GHzの広帯域動作
- 要求の厳しいアプリケーション向けの高い信頼性
- 複数の構造で利用可能：ストレート、直角、ケーブルタイプ、バルクヘッドねじ、フランジマウントオプション
- 耐久性のためのステンレス鋼ねじスリーブ/バレル
SSMA RFコネクタのインターフェース
密閉型バルクヘッドメスSSMA RFコネクタ寸法:
モデル番号：SSMA(M)-KYD5
注：お客様のアプリケーションに応じて、より類似したモデルについてはカタログをご確認ください。
アプリケーション
西安エリートエレクトロニクスは、RF同軸コネクタ、アダプタ、ケーブルアセンブリを以下の産業向けに専門としています:
- 航空宇宙および航空システム
- ナビゲーションおよびレーダー機器
- 通信システム
- 測定機器
- ハイエンド電子機器アプリケーション
梱包と配送
各バルクヘッドジャックSSMA RFコネクタは、輸送中の保護を確実にするために慎重に梱包されています:
迅速な配送のために信頼できる宅配便サービスを使用し、出荷時に顧客に追跡情報を提供します。
追加の類似製品モデル情報については、カタログを確認するか、営業チームにお問い合わせください:
sales3@xa-elite.com.cn
sales3@xa-elite.com.cn
