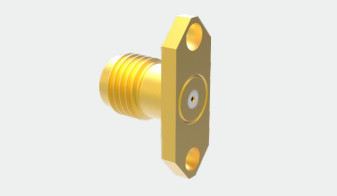

エアロサプス用 SMA 銅 金属付 女性 RF コアキシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RF同軸Conector | 塗装: | 黄金塗装 |
|---|---|---|---|
| 性別: | 女性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 寿命: | 500 サイクル |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| ハイライト: | RF同軸SMAブロスコネクタ ゴールドプレートSMAブロスコネクタ,Gold Plated SMA Brass Connector |
||
エアロサプスアプリケーション SMA 銅 金属付 女性 RF コアキシアルコネクター
SMA シリーズ RF 同軸コネクタは,コンパクトな設計と高周波性能で有名で,18GHzまで効率的に動作します.形状の小さい要素を含むこの特性により,RFコアキシアルコネクタが最も一般的に使用されているタイプの1つとして確立されています.航空宇宙などの分野で広く使用されています海事,その他多くの分野.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |||
| 阻力 | 50Ω | ||
| 周波数範囲 | 0.3ZHzから18GHz | ||
| ダイレクトリック 電圧抵抗 | 1000VRMS | ||
| 断熱抵抗 | ≥5000MΩ (DC:500V) | ||
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ | |
| 外部導体 | ≤2.0mΩ | ||
| 材料と機械特性 | |||
| 中央コンタクトの固定 | ≥267 | ||
| 耐久性 | 500回 | ||
| キャベルの保持 | ケーブルを固定する最小力 | ||
| 温度 | -55°C~+125°C | ||

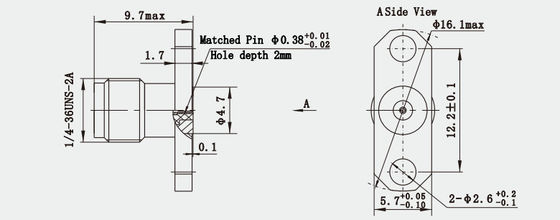

輪郭図:(mm)
特徴:
1精密な機械構造: - 精密な構造設計により,接続器のスレッド付き接続が緊密に信頼性があり,振動や衝撃条件下での松散を防止します.その間接続ピンとジャックが高度な精度で加工され,良い電気接触を保証します.設置と使用中に機械的ストレスを耐えることができ,簡単に損傷しない.
2厳格な品質管理と検査: - 生産プロセスは厳格な品質管理システムに従います.生産段階ごとに厳格に検査され,制御され,製品の品質と性能が航空宇宙規格に準拠することを保証します.例えば,コネクタの電気性能,機械性能,環境適応性は徹底的に試験および検証されます.温度サイクルテストなど電気コンネクタを評価するために宇宙環境をシミュレートするために,工場を出る前に,熱真空試験,振動試験,機械ショック試験などが行われます.
適用:
1宇宙探査機ミッション:
検出器内接続:深空検出器では,SMA接続器を使用して検出器内通信機器,科学機器などに接続できます.宇宙環境の様々な厳しい条件に適応するために高低気温変化,真空環境,放射線などなどです.
地球との通信接続:探査機は地球と通信する必要があります.そしてSMAコネクタは探査機の通信サブシステムにおいて重要な役割を果たし,探査機が収集したデータを地球に間に合って送信できるようにします.
2商用宇宙飛行場
衛星インターネット: 商業的な衛星インターネットプロジェクトでは,大量の衛星を宇宙に配備する必要があります.SMAコネクタは,衛星間の通信接続や,衛星と地上ゲートウェイ間の通信接続に使用され,高速データ送信をサポートする..
宇宙観光施設: 将来の宇宙観光関連施設では,通信やエンターテインメントシステムなどの宇宙カプセル内には,関連するRF機器を接続するためにSMAコネクタも使用する必要があるかもしれません..
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
