ステンレス・スティール素材K型2.92mm RFコキシアルコネクタ PCBマウント
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 2穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | PCBマウント RFコキシアルコネクタ,ステンレス鋼のRFコキシアルコネクタ,K型2.92mm RFコキシアルコネクタ |
||

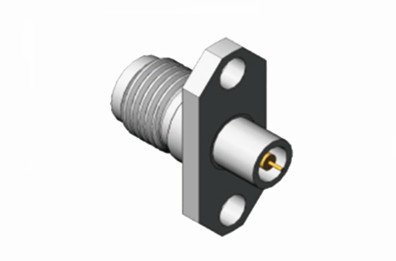

ステンレス鋼素材K型 (2.92mm) RFコキシアルコネクタ PCBマウント
2.92型コネクタとしても知られるK型コネクタは,一般的に使用されるミリメートル波コネクタで,最大40GHzの周波数で動作する.5シリーズ製品で,空気インターフェースを備えていますサイズが小さく,軽量で,使用頻度が高く,信頼性の高い接続により,様々なアプリケーションで広く使用されています.

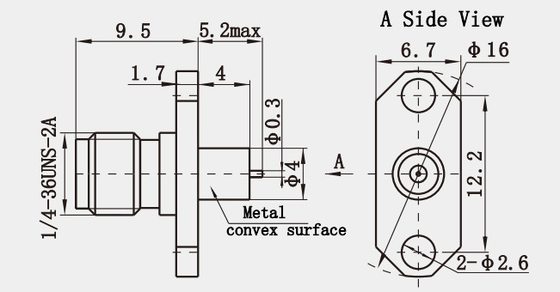

ステンレス鋼材料K型 (2.92mm) RFコキシアルコネクタ PCBマウントの輪郭図: ((mm)
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
- 空気ダイレクトリック: 固体介電材料を使用するいくつかのコネクタとは異なり,2.92mmコネクタは通常空気介電を使用します.この方法により,電解質の損失を最小限に抑え,高周波の信号の整合性が向上します..
- 信頼 できる 接続: 設計は,高周波アプリケーションで一貫したパフォーマンスを維持するために不可欠な安全で信頼性の高い接続を保証します.振動ストレスの下でも安定した接触インターフェースを提供.
- 互換性: 主に独自の用途のために設計されているものの,2.92mmコネクタは,時にはSMAや3.5mmなどの他のコネクタタイプと動作するように適応することができます.システム統合に柔軟性を提供しかし,不一致なコネクタがパフォーマンスメトリックに影響を与えるので注意が必要です.
適用:
- 信号の劣化が最小限: サイズが小さいため,気介電体は信号の損失と歪みを大幅に軽減し,これらの効果がより顕著になる高周波では信号の整合性を保ちます.
- 空間効率: コンパクトな形状により,PCBに部品をより近く配置し,性能を損なうことなく高度に統合された電子システムの設計を容易にする.
- 耐久性 と 信頼性: 堅牢な接続メカニズムと組み合わせた銅製の構造は,高周波アプリケーションに共通する厳しい環境条件でも長期間の信頼性を保証します.極端な温度や機械的なストレスなど.
- ミリメートル波スペクトルに最適化: ミリメートル波域での動作のために特別に設計された, 2.92mmのコネクタの特性は,これらの周波数で動作する現代の通信システムとレーダー技術の要求に完全に一致します.
