K2.92 2 半硬/柔軟ケーブル 50 Ohm インペンデンスのための女性バルチヘッド RF 接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| キーワード: | 防壁RFコネクタ | タイプ: | ミリメートル波のコネクター |
|---|---|---|---|
| 敷き布団: | 黄金塗装 | 適用する: | RF |
| 隔熱器: | PTFE | 材料: | 青銅 |
| 性別: | 女性 | Impendence: | 50オム |
| ハイライト: | K2.92 女性用防壁RFコネクタ,50OhmインペンデンスRFコネクタ |
||

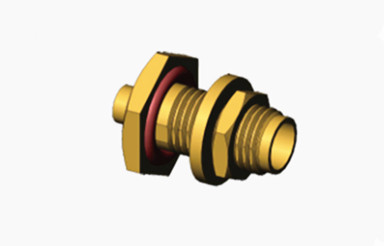

K2.92 2#半硬/柔軟ケーブルのための女性隔壁RF銅コアシアルコネクター
"K型"と呼ばれている2.92コネクタは,ミリ波技術の不可欠な部分であり,最大40GHzの周波数を収容することができる.このアダプタは SMA と 3 との互換性を可能にするだけでなく.5mmシリーズの同等型だが,空気介電システムも採用している.それらはコンパクトな設計,軽量,高周波での性能向上,信頼性の高い接続性により顕著である.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
1互換性と互換性
良好な互換性:K型コネクタの設計では,SMAと3.5mmコネクタとの互換性を慎重に考慮します.異なるシステム間の移行を容易にするために,内部と外部の電導体の寸法を調整する.
互換性:K型コネクタはSMAと3.5mmコネクタと交換可能ですが,異なるタイプのコネクタを互換的に接続する際には,使用者は性能への影響について注意する必要があります.
2材料と工芸品
銅製:主に銅製で作られ,K2.92銅製の防水RF同軸接続は,材料の優れた機械特性と耐腐蝕性から恩恵を受けます.厳しい環境で安定した動作を保証する.
精密製造:K型コネクタの精密製造プロセスにより,信頼性の高い接続と長期の安定性が保証されます.特に高周波信号伝達と厳しい条件では.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
適用:
1衛星通信
高性能接続性:衛星通信において,K2.92コネクタは,地上機器から衛星への信号の損失のない送信において重要な役割を果たします.優れた電気性能により高信頼性の信号伝送を保証する.
極端な環境に耐える: 極端な大気外環境で動作する衛星機器の場合は,K2の材料と設計92のコネクターは,放射線と極端な温度変動条件下で安定したパフォーマンスを保証します.
2試験・測定装置
正確な測定:高周波回路および部品の試験において,K2.92コネクターは測定装置と試験対象装置との間の信号の整合性を確保します.試験の精度を高める.
強い互換性:K2.92コネクタの設計は,SMAと3.5mmシリーズコネクタと互換性があります.様々な試験機器で使用し,試験および測定分野での適用範囲を大幅に拡大する.
