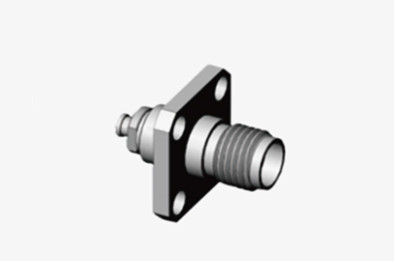

K2.92 mm 女性 RF コンネーター ステンレス 鋼 コアシアル 1# 半硬/柔軟ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| ハイライト: | 柔軟なケーブルRFコネクター,K2.92 mm 女性 RF コンネーター,ステンレス鋼のRFコネクター |
||
K2.92 mm 女性 RF コンネーター ステンレス 鋼 コアシアル 1# 半硬/柔軟ケーブル
2.92mmコネクタとしても知られるK型は,ミリ波コネクタで,最大40GHzの周波数で動作する.空気インターフェースを備えて,SMAシリーズと3と交換可能.5mmコネクタ.このコネクタは,小さいサイズ,軽量なデザイン,高い動作周波数,信頼性の高い接続を誇っています.

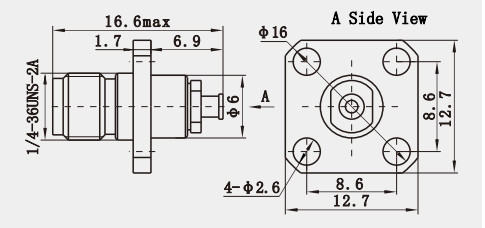

輪郭 図面:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
1互換性と互換性:
この設計では,SMAと3.5mmのコネクタとの互換性を考慮し,異なるシステムとデバイスの相互接続と交換を実現することを容易にした.
コネクタの設計により,SMAと3.5mmコネクタとの相互接続は移行なしで可能ですが,潜在的なパフォーマンス変化と適応性の問題について認識することが重要です.
2耐久性と信頼性
K2.92コネクタは,高電圧環境での信頼性を確保するために,最大750Vの試験電圧に耐えるように設計されています.
接続器の耐久性は1000サイクルに達し,長期の信頼性と安定性を保証します.
適用:
1医療および科学研究における応用:
マイクロ波放射線療法やミリ波波画像などの医療画像技術では,K2.92コネクタがデバイスと制御システム間の正確な信号転送を保証します.
研究機関では高周波通信や材料特性の分析において,K2.92コネクタを用い,高い信号整合性を維持する.
2工業および自動化アプリケーション:
高速産業自動化とロボット工学では,制御ユニットとアクチュエータの間では,かなりの量のデータが迅速かつ正確に送信されなければなりません.効率的なデータフローを保証する.
IoTデバイスやスマートセンサーは,産業でますます使用されています.これらのデバイスは,継続的かつ安定したデータ通信を維持するために,小型で高性能なコネクタを必要とします.92 接続器はこれらのニーズを満たす.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD29
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
