2.4 ミリニッター波系列RFステンレス鋼 男性プラグコネクタ マイクロストライプ付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸Conector | 敷き布団: | 黄金塗装/消化 |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| タイプ: | 男性 | VSwr: | ≤1.05+0.005f |
| 材料: | 真鍮/ステンレス鋼 | 周波数範囲: | DC~50GHz |
| ハイライト: | 2.4 ミリニッター RF 男性プラグコネクタ,RFステンレス鋼 男性プラグコネクタ |
||
2.4 ミリニッター波系列RFステンレス鋼 男性プラグコネクタ マイクロストライプ付き
2.4mmコネクターは,50GHzまで効率的に機能する先進ミリメートル波 (MMW) コネクターの例です.これらのコネクターは,スレッド付付付の空気インターフェースを使用します.簡素な寸法で有名です低重量,高い動作頻度,信頼性の高い接続性.このような特性により,高周波マイクロ波評価およびミリメートル波利用において不可欠です.
標準的なRFとマイクロ波のコンテキストでは 精密設計の50オーム同軸2.4mm接続器が頻繁に使用されています試験や測定の多くの設定に組み込まれています携帯通信から衛星接続まで デバイスとケーブル間の正確な互換性を保証します 頑丈なステンレス鋼で作られていますこれらのコネクタは,繰り返しの使用に耐えるように構築されています低負荷プラスチック製の中心導体支柱が付加され,全体的な効率と機能性を高めます.

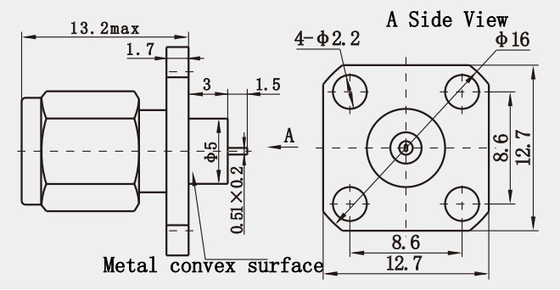

概要図:(mm)
仕様:
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC50GHz
|
|||
|
定位電圧
|
170VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
接触抵抗 |
外導体
|
≤2mΩ
|
||
|
中央導体
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
インターフェースの寸法:
特徴:
1耐久性:
ステンレス鋼の受動体材とベリリウム銅のコンタクトピンで作られ,耐久性と長期性能安定性を保証します.ステンレス スチール も 腐食 に 優れた 耐性 を 備える厳しい環境での使用に適しています
2幅広い用途:
このタイプのコネクタはアンテナ,オーディオ,テレビ,ラジオを含む複数の分野で適用されますこの領域の厳格なRF接続要件を満たす高性能と信頼性により.
利点:
| 普通の製品 | エリート製品 | |
| 周波数範囲 | DC~40GHz | DC~65GHz |
| VSWR | ≤135 | ≤13 |
| 耐久性 | 300 サイクル | >500サイクル |
適用:
1ラジオアプリケーション
アマチュア・プロフェッショナル・ラジオ機器: アマチュア・ラジオ通信および市民バンド (CB) ラジオ,4mmコネクターは,安定した性能と機械的互換性のおかげで,様々な無線装置を接続するために使用されます.信頼性の高い信号伝達と 接続の安全性を強化する スクリュー固定結合メカニズムです
海上VHFアプリケーション:海上通信,特に非常に高周波 (VHF) ラジオ機器では,耐腐蝕性および高耐久性のために2.4mmコネクタが好ましい.海洋環境で長期的に信頼性の高い性能を維持する海水や湿度による損傷を避けるため
2ミリメートル波計とシステムアプリケーション
高精度試験器具:2.4mmコネクターは,研究室や生産ラインの高精度試験器具において重要な役割を果たします.例えば,ネットワーク分析器具や信号生成器では,これらのコネクターは正確な信号伝達と接続安定性を保証します試験結果の正確さを保証する
主な製品:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
