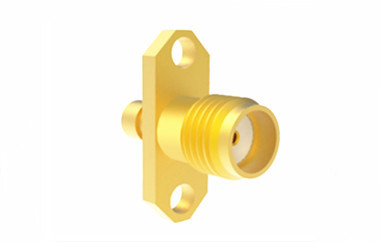

商品の詳細:
お支払配送条件:
|
| 製品名: | SMA RFコネクタ | 敷き布団: | 金 |
|---|---|---|---|
| VSwr: | ≤13 | 装着型: | フレンズマウント |
| 動作電圧: | 海水位の335V r.m.s | 周波数範囲: | DCへの18GHz |
| 身体: | 青銅 | 性別: | ジャック/女性 |
| ハイライト: | 銅製のSMA RFコネクタ,女性型SMA RFコネクタ,フレンズマウント SMA RFコネクタ |
||
SMA RF同軸コネクタは,MIL-C-39012 に準拠して設計されたコンパクトな高周波同軸コネクタです.特殊な機械的および電気的性能,高信頼性.したがって,最も広く使用されているRF同軸接続器になりました.マイクロ波通信とマイクロ波測定機器に広く使用されています.他の分野20GHzまでの周波数で動作する. 電気の電源は,
SMA Rf コネクタの仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| インターフェース | IEC60169-15 |
| 阻力 | 50Ω |
| 周波数範囲 | DCから18GHz |
| 挿入損失 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 断熱抵抗 | ≥5000MΩ |
| コンタクトセンター抵抗 | ≤3mΩ |
| 外部接触抵抗 | ≤2mΩ |
| 交尾 サイクル | ≥500 |
| 温度範囲 | -65−+165°C |

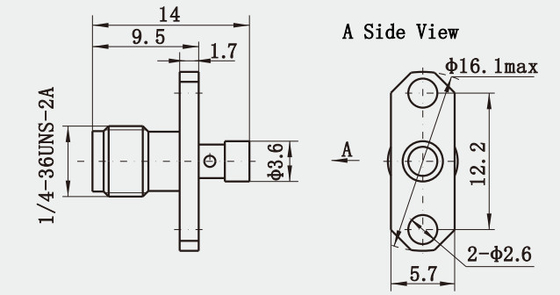

概要 図面CXN3506/MF108Aケーブル用の銅 SMA 女性フレンズマウント RFコネクタ:
材料と機械特性:
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅 金属 |
| 女性 | Sn-P ブロンズ 金属 | |
| 弾性接触 | ベリリウムブロンズ ニッケル付 | |
| シェルおよび他の金属部品 | 銅 ニッケル付 | |
| ステンレス 消化 | ||
| クリップス・スリーブ | 銅 ニッケル付 | |
| 接続の緊縮トルク | 0.79-1.13N.m | |
| 耐久性 | 500サイクル | |
| 封印リング | シリコンゴム | |
| 隔熱器 | PTFE | |
主要な特徴:
1小サイズ: 名前からわかるように"SubMiniature"は,SMAコネクタが他の多くのコアキシアルコネクタよりも小さいことを意味します.空間が少ないアプリケーションに適しています.
2高周波対応: SMAコネクタは,通常は18GHzまで高周波に対応するように設計されていますが,いくつかのバージョンでは26.5GHzまで対応できます.マイクロ波用に使えるようにする.
3ブロードバンドウィッド:高周波の機能に加えて,SMAコネクタは,性能の著しい低下なしに,幅広い周波数で信号を送信できます.
応用:
1広範囲のアプリケーション: SMAコネクタは,サイズ,帯域幅,信頼性により,通信,試験機器,軍事システム,科学機器.
2標準化されたインターフェース: MIL-C-39012 規格に従って,SMAコネクタは,同じ仕様に従う他のコンポーネントとデバイスとの互換性を保証する一貫したインターフェースを有する..
3. バリエーションと適応: SMAコネクタには,異なる端末オプション (SMA-Jなど),直角アダプター,低プロファイルモデルなど,いくつかのバリエーションが利用可能である.様々な設計ニーズに柔軟性を提供.
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
関連製品:
1) ヘルメティックに封印された女性SMA RFコネクタ
| モデル番号 | 注記 |
| SMA (M) -KFD | 密閉式 |
2) 女性のブルキーフ 右角溶接マウント SMAコネクタ
| モデル番号 | L について | 注記 |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
わかった注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
