商品の詳細:
お支払配送条件:
|
詳細製品概要
| 周波数範囲: | DC~30GHz | 阻力: | 50Ω |
|---|---|---|---|
| 耐久性: | 500 サイクル | 材料: | ステンレス鋼 |
| 適用する: | 音声/映像/マイクロ波 | VSwr: | ≤13 |
| 断熱抵抗: | ≥2000MΩ | 絶縁媒体: | PTFE |
| ハイライト: | MF108A ケーブル RFプラグ,SSMA 男性ステンレス鋼 RFプラグ |
||

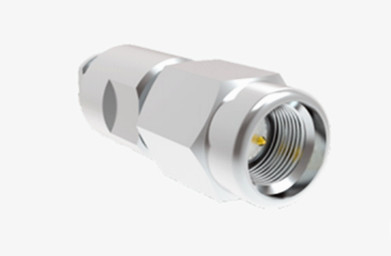

SSMA CXN3506/MF108Aケーブル用のステンレス鋼の男性RFプラグ
SSMAシリーズRF同軸コネクタは,小型化されたSMAコネクタのバージョンであり,コンパクトなサイズ,広い周波数帯域幅,高い信頼性によって特徴付けられています.航空などの様々な分野で広く使用されています航空宇宙 微波通信
特徴:
1小型化サイズ:SSMAコネクタはSMAコネクタよりも小さく,スペースが少ないアプリケーションに適しています.
2ブロード周波数帯域幅:SSMAコネクタは,一般的に18GHzまたはそれ以上の周波数範囲で動作するように設計されています.
3高信頼性:これらのコネクタは,高温と振動を含む要求の高い環境で安定した接続を維持するように設計されています.
4低反射損失:SSMAコネクタの設計により,信号反射を最小限に抑え,損失を削減し,性能を向上させます.
SSMA RFコネクタの仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電子および物質の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~30GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| VSWR | ≤13 | |
| 断熱抵抗 | ≥2000MΩ | |
| 中央導体 | 男性 | B についてラス 金属 |
| 女性 | ベリリウム銅 金属 | |
| シェルおよび他の金属部品 | B についてラス 金属 | |
| 耐熱化したステンレス鋼 | ||
| キャベルのカバー | 銅,ニッケル付 | |
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 交配トルク | 0.5 -0.7N.m | |
適用:
1ワイヤレス通信:マイクロ波リンク,ポイントツーポイント通信,およびセルラーベースステーションアンテナシステムでは,SSMAコネクタを使用してRF (ラジオ周波数) コンポーネントを接続します.
2航空宇宙航空:SSMAコネクタは,高度な信頼性と極端な条件に耐えられる能力により,航空宇宙産業内のさまざまな通信およびナビゲーションシステムで使用されています..
3試験機器:RF試験および測定機器では,SSMAコネクタを使用して試験器具を試験対象機器 (EUT) または他のRFコンポーネントに接続できます.
製品 カタログ:
| RFアダプタ |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |

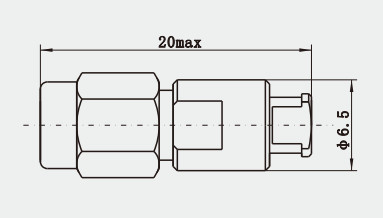

インターフェースの寸法:
関連製品
1. ミニ SMA マイクロストリップシリーズ 2 ホール フレンズ接続器
2.ケーブルRG178のためのSMA女性RFコネクタ
2. ミニ SMA PCB パネル マウント 4 ホール フレンズ 接続器
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
