ライトアングル J30J シリーズ コネクタ Micro-D / D-Subミニチュア 21 ピン
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| シェルアウト: | アルミニウム合金 | コントクトピン: | 21 |
|---|---|---|---|
| 材料: | 金属 | 接触距離: | 1.27mm |
| セクションエリア: | 0.1-0.15mm2 | 標準: | MIL-DTL-83513 |
| 連絡先タイプ: | マイクロ・トイス・ピン,ゴールド・プレート | 製品名: | J30J ミルコ-D,D-サブ,MDM |
| タイプ: | 直角 | ceritification: | ROHS ISO-9001-2015 |
| ハイライト: | マイクロD J30Jシリーズ コネクター,21ピンMDMコネクター,D Subminature MDMのコネクター |
||

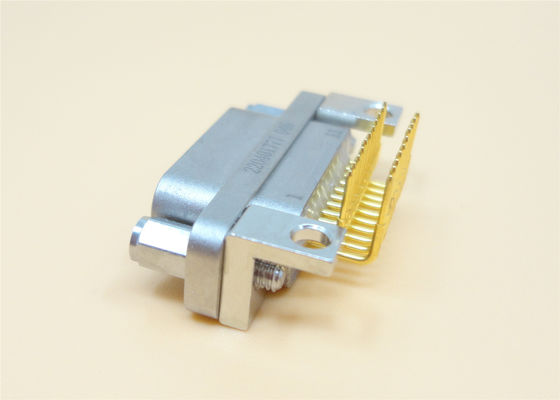

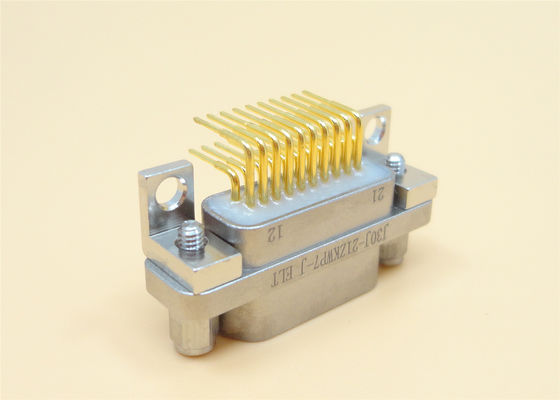

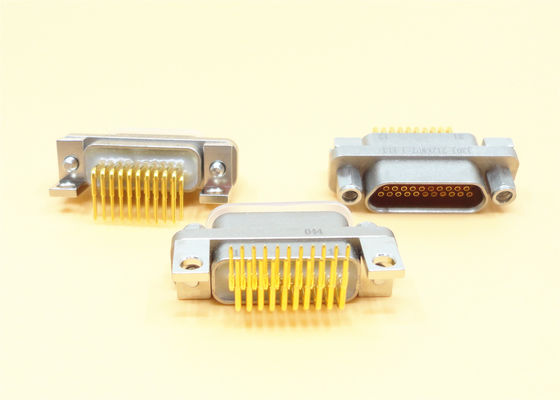

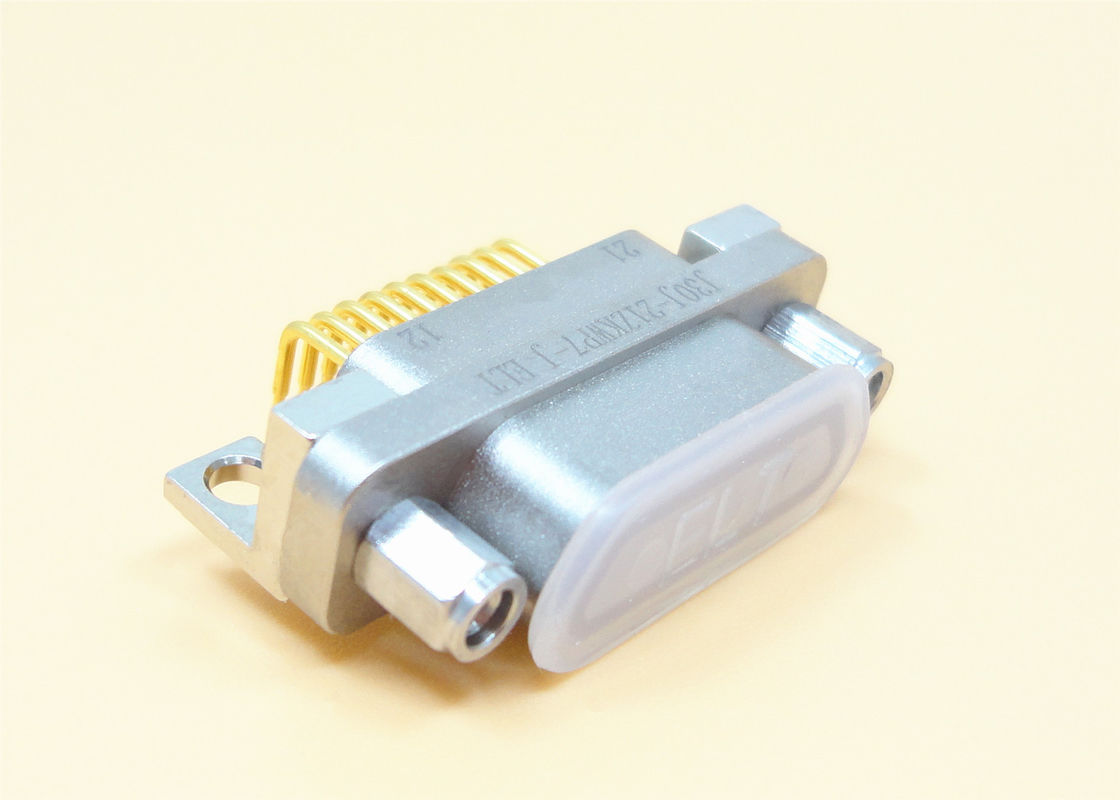

右角マイクロD直角J30J 21ピンMDMPCB用コネクタ
Micro-d直角 j30j製品は,アメリカのMDMシリーズ製品に相当する.シェルはアルミ合金ででき,接触距離は1.27mmである.このj30jコネクタは,線コアの横切りの面積を0に適しています.1-0.15mm square. この製品の性能は,gb2446a (マイクロ偏光ホイスの直角形電気コネクタの一般仕様) に準拠しており,これは mil-dtl-83513 に相当します.一般住宅と改良住宅に分かれています設置スペースが小さく,軽量で,信頼性の高い接続で,電磁性シールドと耐震性があります.電子機器や小さなスペースを必要とする機器で広く使用されています.
一般的なコネクタには6つのサブシリーズが含まれます. クリッピングコンタクトコネクタ,溶接コンタクトコネクタ,PCB n-in-lineコネクタ,PCB n-j in-lineコネクタ,PCB w 直角接続と PCB W-J 直角接続.
| 連絡先 (ピン挿入の顔表示) |
仕様:
| 現在の格付け | 3A |
| 定位電圧 | 300V |
| 断熱抵抗 | ≥ 5000 MΩ |
| 耐久性 | 500サイクル |
| ダイエレクトリック 抵抗電圧 | 800 |
| 環境温度 | -55°C ~ + 125°C |
| 相対 の 湿度 | +40°Cで95%まで |
| 振動 | 10Hz~2000Hz 196m/S2 |
| 総加速RMS | 23.1G |
| 影響 | 735m/S2 |
| 外の次元図面 |
| モデル番号 | A について | B について |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
特徴:
*標準: mil-dtl-83513 に相当する
*9, 15, 21, 25, 31, 37 原子力シリーズ製品
*PCBの終了モードは直角接触であり,グリッドは1.27 × 2.54 (行 × ライン)
* トルション針
*適用可能なケーブル横断面は0.1~0.15mm2
*ケーブルの横切りの面積は0.07mm2
*1,2,3,4の原価オプション
*高密度接続
*直角型と直角型が用意されています
*低接触抵抗,高電流容量,高介電強度
*カスタムデザインのコネクタとケーブル組成.
*直角型と直角型の選択
*スペースと体重を節約する
種類:
- J30Jシリーズ
- J30JM (ハーメティック) シリーズ
- J30 (プラスチック) シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AM (ハーメティック) シリーズ
- J56Jシリーズ
- J30Jシリーズ
- J30JM (ハーメティック) シリーズ
- J30 (プラスチック) シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AM (ハーメティック) シリーズ
- J56Jシリーズ
応用:
- 航空機器,レーダー
- ミサイルと誘導システム
- 機内機器
- 通信システム
- 航空機器,レーダー
- ミサイルと誘導システム
- 機内機器
- 通信システム
- 研究センター
-軍人
- GPSで
- UAV
- シー通信
-衛星通信
- ナビゲーションシステム- 研究センター
- 医療用
- 表面マウント (SMT) ボードからケーブル
