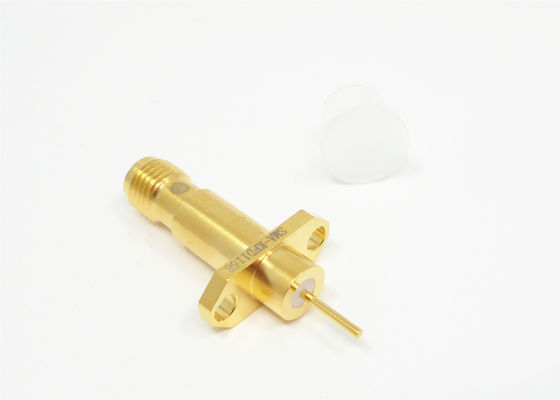

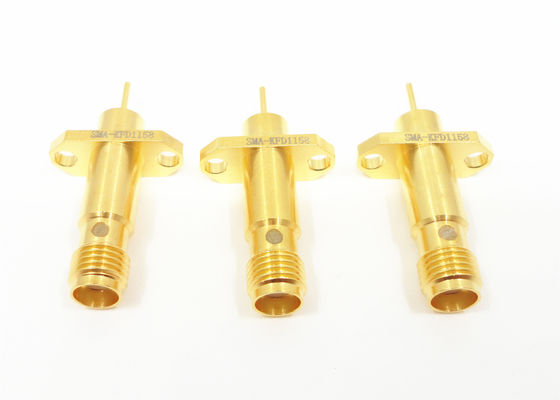

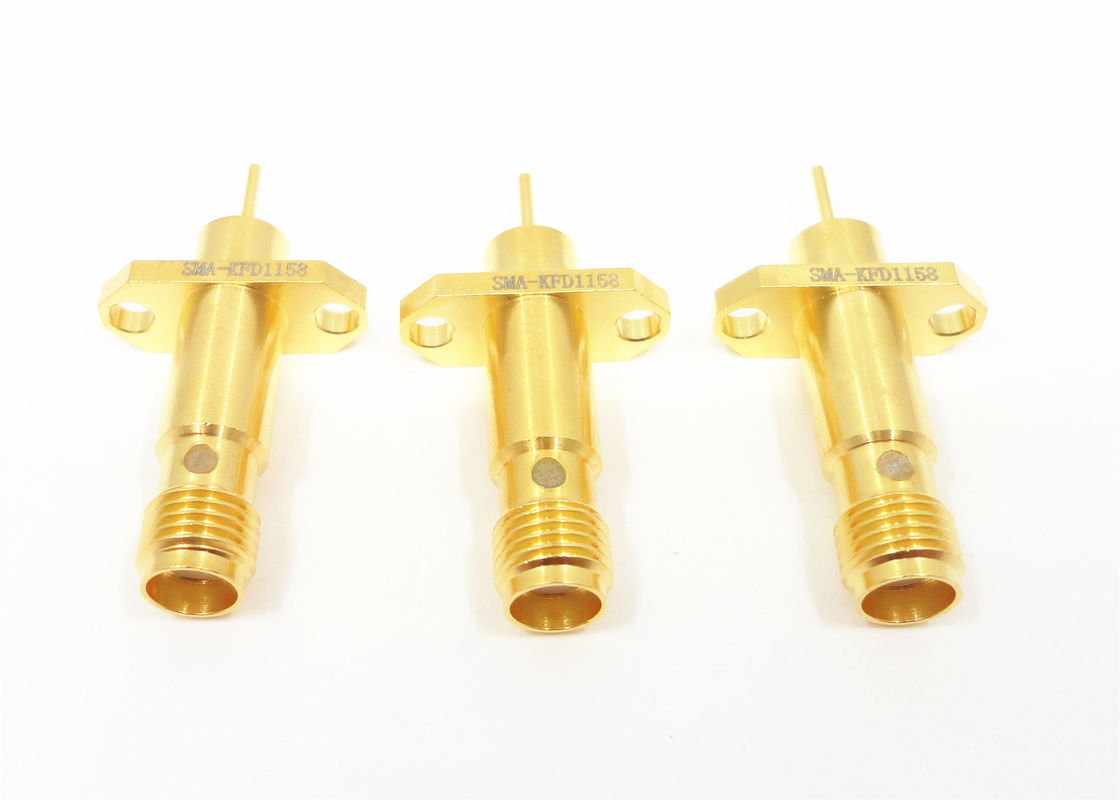

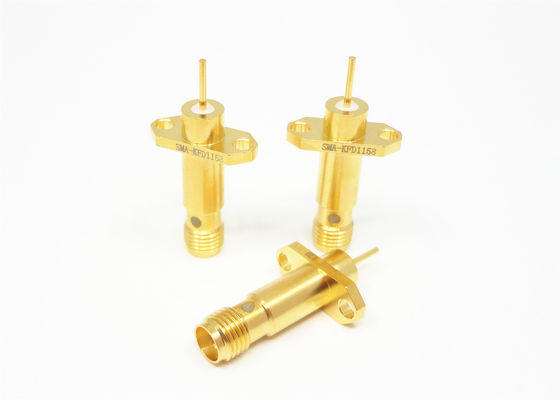

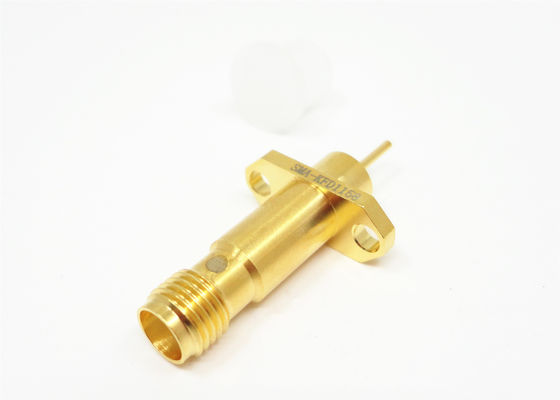

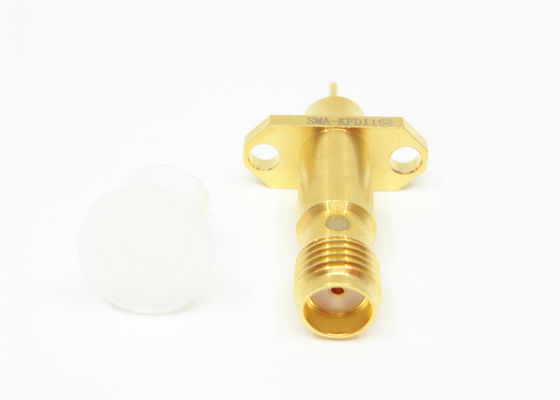

SMA 女性 2 ホール フレンズ マウント 長 マイクロストリップピン接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | インピーダンス: | 50Ω |
|---|---|---|---|
| 頻度: | DC~18GHz | 一生: | 500サイクル |
| 体: | 真鍮 | 定格電圧: | 335VRMS |
| DWV: | 1000Vrms | 絶縁体: | PTFE |
| ハイライト: | 2穴SMA RFのコネクター,フランジの台紙SMA RFのコネクター,フランジの台紙のマイクロストリップのピン コネクタ |
||
パーソナライズされたサイズ SMA 長いマイクロストリップピンコネクタを持つ女性2穴フレンズマウント
下の仕様は,すべてのSMAコネクタの一般仕様です. VSWR,挿入損失,要求に応じて私たちの工場から提供されています.
SMAコネクターミル-C-39012 に準拠して開発された小型高周波RF同軸コネクタです. サイズが小さく,周波数帯が広く,機械性能と電気性能が優れているという利点があります.高い信頼性,など.最も広く使用されているRF同軸接続器です.マイクロ波通信やマイクロ波測定機器などに広く使用されています.このシリーズは,私たちの会社によって開発された高性能コネクタが20GHzまで周波数に達することができます.
主要な特徴:
- 厳しい環境のための高強度設計
- ロープ式 結合 メカニズムは 頑丈 な 設計 に 信頼性 を 提供 し ます
- 高周波アプリケーションに最適
- 輪郭図:
SMA Rf コネクタの仕様:
| 電子および物質の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 335VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000VRMS (海面上限) | |
| VSWR | ≤13 | |
| 断熱抵抗 | ≥5000MΩ | |
| 中央導体 | 男性 | 金属で覆われた銅 |
| 女性 | ベリリウムブロンズ金属 | |
| シェルおよび他の金属部品 | 金属で覆われた銅 | |
| 耐熱化したステンレス鋼 | ||
| キャベルのカバー | 銅,ニッケル付 | |
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 交配トルク | 0.79 -1.13 N.m | |
適用:
- 民間・軍事航空
- マイクロ波システム 通信
- 軍事機器 宇宙
- 5Gソリューション
- 測定システム
- 携帯電話のWiFiアンテナシステム
製品 カタログ:
1RFコネクタ,アダプター (DCから110GHz)
2RF&波導ケーブル組成
3波導体から同軸アダプターへ
4. 組み込み (RF&DC) コネクタ
5マイクロ長方形のコネクタ (J30J,マイクロDサブ)
6ガラスから金属へ 密封機,ヘッダー,フィードトラック (RF&DC)
7マイクロ波回転関節
8RF負荷,終了 (TNC,SMA,SSMA,SMP,SSMP,N,K2.92mm)
9ODM 製品
関連製品
1.
| モデル番号 | L について | L1 | L2 | L3 | L4 | L5 | D | 注記 |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | PCB用のRf女性SMAコネクタ |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| モデル番号 | L について | D | D1 | 記述 |
| SMA-KHD9 | 2 | 1.3 | 1.4 | PCB用のRf女性SMAコネクタ |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| モデル番号 | L について | L1 | L2 | L3 | L4 | L5 | L6 | D | 記述 |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×02
|
PCB用のRf女性SMAコネクタ |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ04
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×02
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×02
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ04 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ04 |
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
