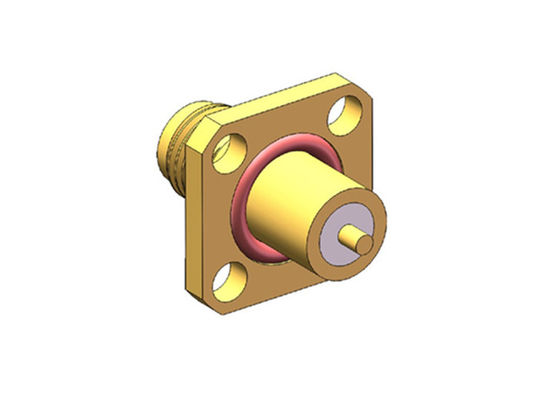

SMA型気密メスRFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | RFコネクタ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 50Ω | 証明書: | CE RoHS |
| 誘電: | PTFE | タイプ: | RFコネクタ |
| スタイル: | 真っ直ぐ | 材料: | 真鍮 |
| ハイライト: | 密封状態で密封された女性RFのコネクター,SMA女性RFのコネクター,密封状態で密封されたsmaの女性の隔壁 |
||
SMA型 密閉式女性RFコネクタ 自動車用アンテナ用マイクロストライプ
SMAは,小型のスレッドカップリングで広く適用されているRF同軸コネクタの一種です. 特徴的なインピーデントは50Ohmです. コネクタの特徴は,広い周波数範囲にあります.優れたパフォーマンスWLAN システム,制御プログラム,マイクロ波機器およびデジタル通信システムのRF回路のRFケーブルまたはマイクロストリップラインに接続するために使用されます.半硬線または半柔軟ケーブルを使用することで,周波数は18GHzまで達することができます..
仕様についてSMA型 密閉式女性RFコネクタ 自動車用アンテナ用マイクロストライプ(mm)
| インターフェース | IEC60169-15 |
| 阻力 | 50Ω |
| 周波数範囲 | DCから18GHz |
| 挿入損失 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 断熱抵抗 | ≥5000MΩ |
| コンタクトセンター抵抗 | ≤3mΩ |
| 外部接触抵抗 | ≤2mΩ |
| 交尾 サイクル | ≥500 |
| 温度範囲 | -65−+165°C |
|
断熱式ダイレクトリック |
PTFE |
詳細な図SMA型 密閉式女性RFコネクタ 自動車用アンテナ用マイクロストライプ(mm)
| モデル番号 | L について | L1 | L2 | D | D1 | D2 | 記述 |
| SMA (M) -KFD14 | 6 | 1.8 | 15 (((+015■-0.05) | 0.6 | 6 | 2.6 | 密閉式 SMA 女性 2 穴 フレンズ RF 接続器 |
| SMA (M) -KFD15 | 8 | 3 | 17.5 (((+010■-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5 (((+015■-0.05) | 1.3 | 6 | 2.6 | SMA 女性用2穴フレンズRFコネクター |
また,他のSMA RFコネクタもあります:
1.
| モデル番号 | L について | L1 | 記述 |
| SMA-KFD553 | 1.5 | 4 | SMA 女性4穴のフレンズマウント RFコネクタ |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| モデル番号 | L について | L1 | D | D1 | D2 | 記述 |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA 女性4穴フレンズRFコネクター |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA (S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | 防水 SMA 女性 4 穴 フレンズ 固定 RF 接続器 |
3.
| モデル番号 | L について | L1 | D | D1 | 記述 |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 フラット
|
6 | SMA 女性4穴フレンズRFコネクター |
| SMA-KFD126 | 4 | 2.5 |
0.65 フラット
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 フラット
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 フラット
|
6 |
適用するについてSMA型 密閉式女性RFコネクタ 自動車用アンテナ用マイクロストライプ(mm)
- ワイヤレス
- アンテナ
- ブロードバンド
- 装置
- 段階配列アンテナ
- ボード・トゥ・ボード・インターコネクト
注記:
10,000種類以上ありますSMA RFコネクタ/アダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
