25ピンJ30Jシリーズコネクタ ミニチュア化直角形
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | J30J 小型角型 | セクションエリア: | 0.1-0.15mm2 |
|---|---|---|---|
| 終端タイプ: | ソーダー/溶接ワイヤー | 連絡先タイプ: | マイクロ・トイス・ピン,ゴールド・プレート |
| 接触距離: | 1.27mm | 材料: | アルミニウム合金 |
| ケーブル長: | 200mm | ||
| ハイライト: | 長方形j30jのコネクター,マイクロdのコネクター |
||

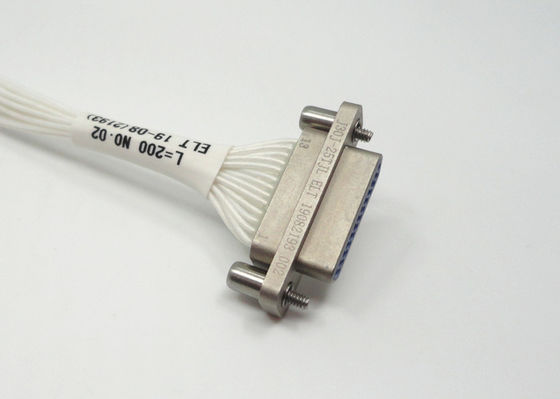

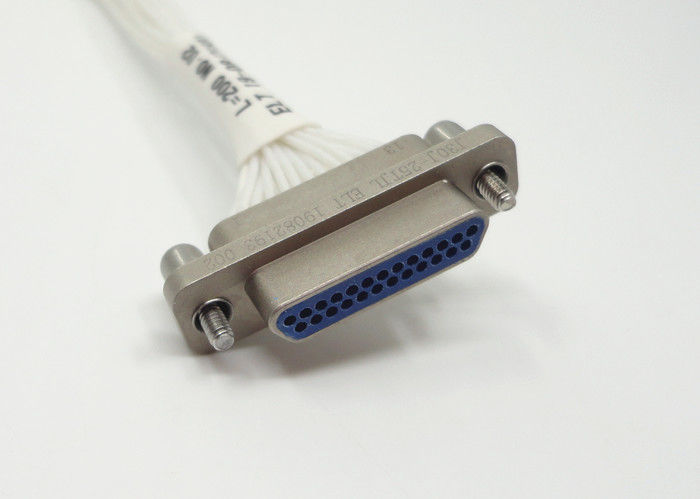

J30J 25ピン小型長方形Micro-Dコネクタ、200mmケーブル付き
特徴:
- 0.635mm、1.27mm、1.91mmのコンタクト間隔
- 1、2、3、4列のオプション
- ツイストピン、高コンタクト密度
- 9～100コンタクト
- MIL-DTL-83513適合
- ストレート、ライトアングルモデルの選択肢
- スペースと重量の節約
- 優れた耐衝撃性と耐振動性
- 低接触抵抗、高電流容量、高絶縁耐力
- カスタム設計のコネクタとケーブルアセンブリ
- 終端スタイルは圧着コンタクトで、レゾーは（列×行）1.27×2.54です。
種類:
- J30Jシリーズ
- J30JM（密閉型）シリーズ
- J30（プラスチック）シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AM（密閉型）シリーズ
- J56Jシリーズ
用途:
- ナビゲーションシステム
- 研究センター
- 医療用途
- 基板対ケーブル
- アビオニクス、レーダー
- ミサイルおよび誘導システム
- 車載機器
- 電気通信システム
- 表面実装（SMT）基板対ケーブル
このシリーズ製品は、アメリカのMDMシリーズ製品などに相当し、シェルはアルミニウム合金、コンタクト間隔は1.27mmで、電線コア断面積0.1～0.15mm²に適用されます。この製品の性能はGJB2446A（マイクロミニチュア偏光シェル長方形電気コネクタの一般仕様）に準拠しており、MIL-DTL-83513に相当し、一般（シェル）と改良（シェル）に分けられます。小型設置スペース、軽量、信頼性の高い接続、優れた電磁スクリーニング、優れた耐震性などを備えています。小型スペースを必要とする電子機器や装置に広く使用されています。
コンタクト配置
(ピンインサートの正面図)
注記:
一般的なコネクタには、6つのサブファミリーが含まれます：圧着コンタクトコネクタ、はんだコンタクトコネクタ、インラインコンタクト
PCB N用、PCB N-J用インラインコンタクト、PCB W用ライトアングルコンタクト、PCB W-J用ライトアングルコンタクト。
仕様:
| 定格電流 | 3A |
| 定格電圧 | 300V |
| 絶縁抵抗 | ≥ 5000 MΩ |
| 耐久性 | 500サイクル |
| 絶縁耐電圧 | 800 |
| 環境温度 | -55℃～+125℃ |
| 相対湿度 | +40℃で最大95% |
| 振動 | 10Hz～2000Hz 196m/S² |
| 総加速度RMS | 23.1G |
| 衝撃 | 735m/S² |
J30J-TJ詳細図：（単位：mm）
注記:
10,000種類以上のコネクタがあります。ご使用のコネクタが見つからない場合は、詳細をお知らせください。
