商品の詳細:
お支払配送条件:
|
| 製品名: | SMA RFコネクタ | センター連絡先: | 銅合金、金メッキ |
|---|---|---|---|
| 外部接点: | 銅合金、金メッキ | インピーダンス: | 50オーム |
| マウント: | 2つの穴は台紙フランジを付けたようになる | 頻度: | DC~18GHz |
| 性別: | 女性 | 交尾ケーブル: | .086ケーブル |
| 耐久性: | 500サイクル | 応用: | RF通信システム |
| 製品名: | SMA RFコネクタ | ||
| ハイライト: | sma のアンテナ コネクター,smaの同軸コネクター |
||
SMA RFコネクタミニ、高周波RF同軸コネクタの一種で、39012シリーズインターフェース規格に従って開発・製造されています。小型、良好な帯域幅、優れた電気的特性を特徴としています。SMA RFコネクタは、マイクロ波通信およびマイクロ波測定デバイスのさまざまな分野で最も広く使用されているRF同軸コネクタです。当社が開発した高性能コネクタは20GHzに達することができます。
SMA RFコネクタの利点:
✓ コネクタの豊富な選択肢 (BNC、TNC、MCX、MMCX、SMA、SSMA、SMB、SSMB、BMA、SBMA、SMC、SC、SMP、SSMPなど)、500以上
10以上の生産ラインを持つ経験豊富な作業員
✓ RFコネクタ製造に16年以上特化
✓ 35,000平方メートルの自社工場
✓ Lemo、Molex、YEONHO、Tyco、AMP、KET、JWT、JMT、Cvilux、GTKなどを短納期で代替
✓ 競争力のある価格
✓ 月間平均売上高は1000万
✓ カスタムメイド (ODM) の注文を歓迎します
✓ 厳格な品質管理 (QAレポート)、ISO9001、ROHS、CE認証取得済み
✓ お客様に高品質なSMA RFコネクタを提供することをお約束します
✓ 国家プロジェクトコンポーネントとの長年の豊富な協力経験
外形図:(mm)

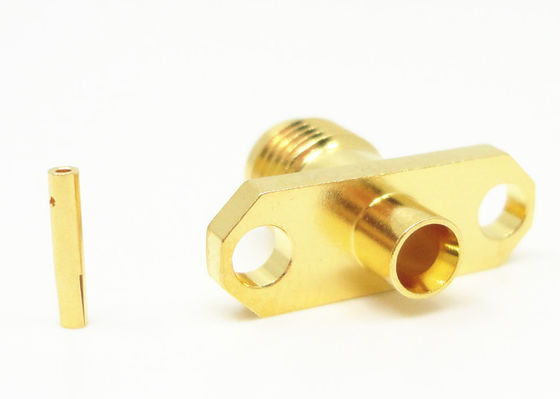

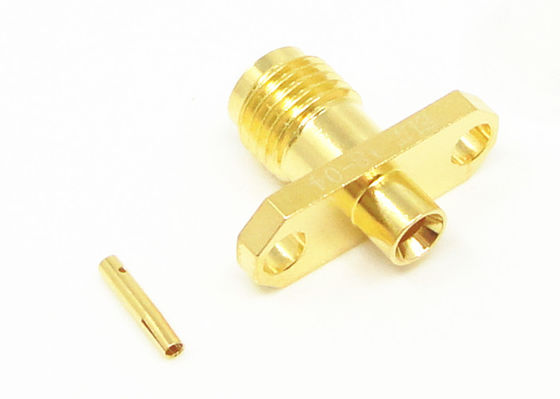

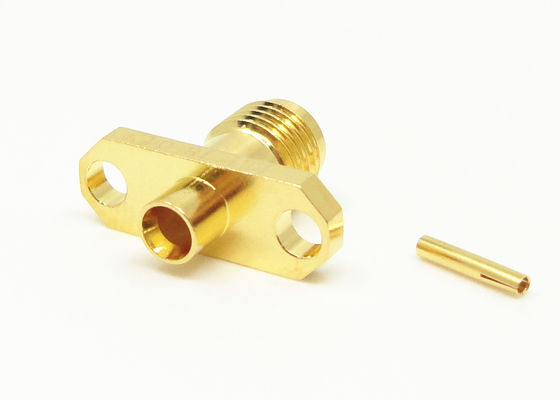

SMA RFコネクタ メス フランジマウント mating .086ケーブル
![]()
![]()
![]()
![]()
仕様:
注:モデルの具体的なデータは、製品仕様書に記載されているデータに基づいています。
| SMA RFコネクタの電気的特性 | |||
| インピーダンス | 50Ω | ||
| 周波数範囲 | ソフトケーブル接続 DC~12.4GHz (ケーブル周波数による) | ||
| セミリジッドケーブル接続 DC~18GHz、ケーブル周波数による | |||
| 定格電圧 | 335VRMS* | ||
| 絶縁耐圧 | 1000VRMS* | ||
| 絶縁抵抗 | ≥5000MΩ | ||
| センター導体抵抗 | センター導体 | ≤3.0mΩ | |
| アウター導体 | ≤2.0mΩ | ||
| SMA RFコネクタの材質と機械的特性 | |||
| センター導体 | オス | 銅合金、金メッキ | |
| メス | 銅合金、金メッキ | ||
| シェルおよびその他の金属部品 | 銅合金 ニッケルメッキ | ||
| ステンレス鋼、不動態化 | |||
| 圧着スリーブ | 銅合金、ニッケルメッキ | ||
| 絶縁体 | PTFE | ||
| シーリングリング | シリコーンゴム | ||
| 耐久性 | 500サイクル | ||
用途:
*航空宇宙
*ブロードバンド
*計測機器
*フェーズドアレイアンテナ
*電気通信
*ボード間接続
製品カタログ:
| RFアダプター |
| SSMA/SMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| NタイプRFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタミリ波コネクタ (2.4mm、2.92mm) |
| RFケーブルアセンブリ |
| 導波管-同軸アダプター |
| ガラス-金属ハーメチックシール |
| J30Jシリーズコネクタ |
| マイクロ波ロータリージョイント |
注意:
10,000以上のモデルがありますSMA RFコネクタ、使用中のコネクタが見つからない場合は、詳細をご連絡ください。
