商品の詳細:
お支払配送条件:
|
| 貝: | アルミ合金 | 断面積: | 0.1-0.15mmの² |
|---|---|---|---|
| 標準: | MIL-DTL-83513 | 現在の評価: | 3A |
| 接触のタイプ: | マイクロねじれピン、金張り | 製品名: | J30JM、D補助的なMirco-D MDM |
| タイプ: | 容器 | ワイヤー: | 色分けされた |
| 接触: | 9 Pin | Palting: | 金張り |
| ハイライト: | 長方形j30jのコネクター,マイクロdのコネクター |
||

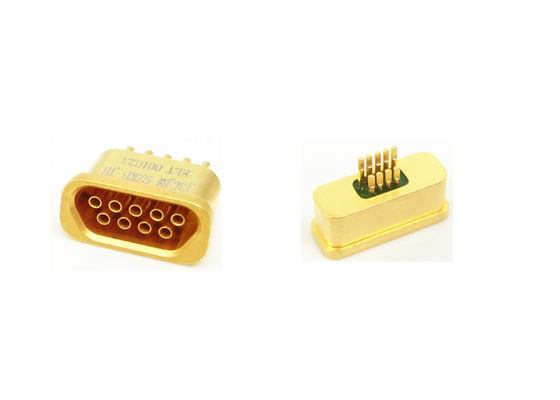

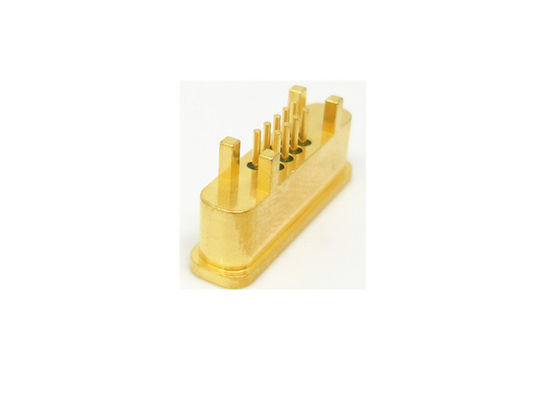

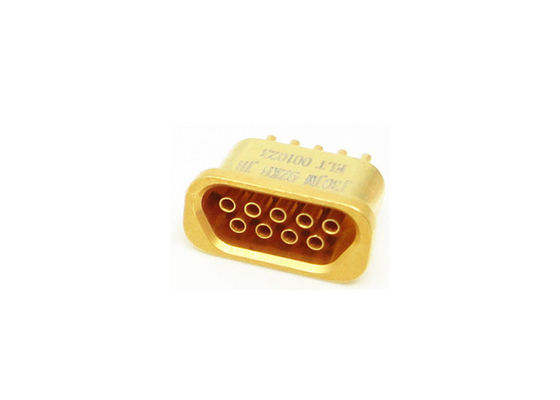

密閉シール9 Pinの接触めっきされる金が付いているマイクロD長方形J30JMシリーズ コネクター
J30JMのマイクロ長方形のメス コネクタによってはガラスの誘電体が付いている密閉ソケットで、間隔1.27mmが接触します。終わりの終了様式のために、それらはまたはPCBに直接はんだ付けされて部門別区域Φ0.1-0.15mm2のワイヤーに適当でもいいです。これらのコネクターは密閉シーリングが要求される条件のために専ら設計されています。それらに小型、軽量、信頼できる接続、優秀な電磁石保護の有効性、振動および衝撃抵抗等の特徴があります。
接触整理（Pinの挿入物の表面眺め） |
1つは、共通のコネクター6つのsubfamiliesを含んでいます:接触のコネクター、はんだの接触のコネクター、インライン接触にひだを付けて下さい
PCB Nのため、PCB N-JのPCB WのPCB W-Jのための直角の接触のための直角の接触のためのインライン接触。
2つ、J30J-9TJLは、「TJ」意味します「プラグ」を
評価される電圧:100V
現在の評価:3A
Hermecity:≤1.01 x 10E-09 Pa·mの³ /s
接触抵抗:≤10MΩ
絶縁抵抗:≥ 1000 MΩ
誘電性の抵抗電圧:300V
耐久性:500の周期
環境の温度:-55℃ | + 125℃
相対湿度:95%までの+40℃
振動:10Hz~ 2000Hz 196m/Sの²
総加速RMS:23.1G
影響:735m/S ²
| 外のり寸法のデッサン |
| モデルいいえ。 | L | L1 | 合うプラグ | ノート |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=Socket /Female （容器） 2. TJ=Pin /Male （プラグ）
3. M=Hermetic
4. 接触のレイアウトの貝のサイズ:
--9,15,21,25,31,37
5. JH=Bondingの表面
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
適用:
- 航空電子工学、レーダー
- ミサイルおよびガイダンス制度
- 機内装置
- 通信システム
- ナビゲーション・システム
- 研究所
- 医学の適用
- ケーブルで通信するべきケーブル
- ケーブルへの板
- ケーブルへの台紙の(SMT)表面の板
特徴:
--焼結させたガラス密封状態で密封されて
--接触の間隔:1.27 mm （0.05"）
--ワイヤー サイズ:² 0.1-0.15 mmの
--1の2未加工選択
--9-37の接触
--スペースおよび重量のセービング。
--衝撃および振動への優秀な抵抗。
--端はPCBに直接はんだ付けすることができます
タイプ:
- J30Jシリーズ
- J30JMの（密閉）シリーズ
- J30 （プラスチック）シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AMの（密閉）シリーズ
- J56Jシリーズ
注:
私達は1000のタイプのMiro-D J30Jシリーズ コネクターにそれがあなたの要求のマッチでなければ、pls連絡します私達に供給してもいいです。
