商品の詳細:
お支払配送条件:
|
| コネクタ: | SMP | 製品名: | SMPの男性は密封状態でコネクターを密封した |
|---|---|---|---|
| 性別: | 男性 | 周波数範囲: | DC~40GHz |
| 阻力: | 50Ω | ガラス: | 7052 7070 |
| Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s | 阻害装置の種類: | 制限された緩解/スムーズな穴 |
| ハイライト: | 右角PCBマウント RFコネクタ,SMP ヘルメティックシール RFコネクタ,RFコアキシアルコネクタ 40GHz |
||

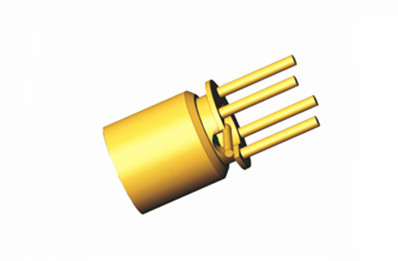

SMP ヘルメティックシール 男性 右角 PCB マウント RF コネクタ
SMPは,小型プッシュオンまたはスナップカップリングRF同軸コネクタで,コンパクトなサイズ,軽量な設計,優れた地震性能,ブロードバンド互換性によって特徴付けられています.30GHzまでの動作周波数帯 (SMPコネクタは40GHzまで)プラグは3つのインターフェースオプションを提供しています:完全な解離,限られた解離,スムーズな穴 (ブレーキを含む).シリーズアダプターは,ボード・トゥ・ボード接続などの様々なアプリケーションのための汎用的なインターコネクトソリューションを提供します.高度な信頼性とモジュラー性を要求する要求の高い環境で使用するのに理想的です.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |
詳細な図
申請
1"国際電気技術委員会 (IEC) と電気電子技術者協会 (IEEE) が定めた基準に準拠する.
2広範囲の動作周波数で,DC~40GHzまで動作できる.
33つのインターフェイス形式が利用可能で,接続保持力によって異なります. 滑らかな穴,限られた緩解,完全な緩解,様々なアプリケーション要件に対応します.
4接続のためにこのプラグインコネクタを押し付け,必要に応じて簡単に引き離すことができます.
5モジュール型で密集したアプリケーションに適しています
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔軟性のあるケーブル材料と半硬性のあるケーブル材料の両方に用いるケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
