商品の詳細:
お支払配送条件:
|
| コネクタ: | SMP | 製品名: | SMPの男性は密封状態でコネクターを密封した |
|---|---|---|---|
| 性別: | 男性 | 周波数範囲: | DC~40GHz |
| インピーダンス: | 50Ω | インターフェースフォーム: | 制限された緩解/スムーズな穴 |
| ガラス: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
| ハイライト: | PCBマウント RFプラグ,SMP ヘルメティックに封印された男性RFプラグ,40GHz SMP RFコネクタ |
||

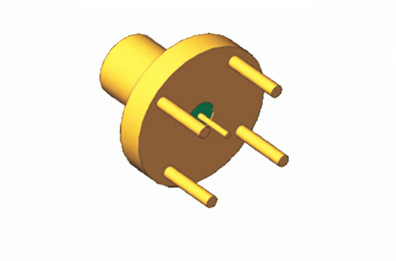

プレミアム SMP ヘルメティックシール 男性RFプラグ PCBマウント:優れた接続性と信頼性
SMPは,小型サイズ,軽量,優れた地震性能,幅広い動作帯域幅を提供するコンパクトなプッシュオンまたはスナップフィットRF同軸接続器です.30GHzまでの動作周波数帯 (SMPコネクタは40GHzまで)プラグには3つのインターフェースオプションがあります:完全な解離,限られた解離,スムーズな穴 (ブレーキ付き). PCBマウント,ケーブルマウント,信頼性の高いインターコネクションソリューションを 提供します高密度のパッケージを維持しながら,ブラインドマートおよびラック&パネルアプリケーション.要求の高い信頼性,モジュール密集型インストールで使用するのに理想的です.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

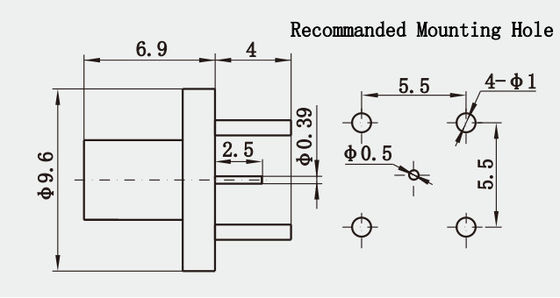

詳細な図
申請
高密度の接続:SMP接続は,小サイズと軽量で特徴づけられ,ボード・トゥ・ボード,ラック・アンド・パネル,他のアプリケーション.
幅広い周波数帯:SMPコネクタの動作周波数帯は30GHzまたは40GHzまで達することができ,さまざまな高周波アプリケーションに適しています.
優れた地震性能:SMPコネクタは優れた地震性能を有し,振動や衝撃環境で安定した接続を提供します.
複数のインターフェースオプション:SMPプラグは3つのインターフェース形式を提供しています - 完全解離,限定解離,滑らかな穴 (ブレーキを含む),ユーザが自分の要求に基づいて最も適切なインターフェース形式を選択できるようにする.
高品質の材料で製造され,厳格な品質管理とテストを受け,SMPコネクターは高品質の信頼性を要求する要求の高いアプリケーションで信頼性の高い動作を保証します.
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40 GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔軟性のあるケーブル材料と半硬性のあるケーブル材料の両方に用いるケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
