商品の詳細:
お支払配送条件:
|
| 製品名: | SMP RF同軸Conector | 周波数範囲: | DC~40GHz |
|---|---|---|---|
| インピーダンス: | 50Ω | 証明書: | セリウムROHS |
| 性別: | ジャック | 寿命: | 500サイクル |
| ボディ スタイル: | ストレート | ケーブルタイプ: | CXN3506 |
| 台紙方法: | フランジの台紙 | ||
| ハイライト: | まっすぐなrfの同軸コネクタ,CXN3506 ケーブルソケットRFコネクタ,無縫RFコネクタ |
||

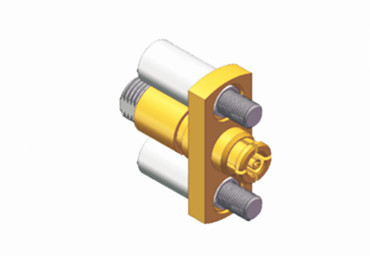

高品質のソケットRFコネクタ CXN3506ケーブル - シームレスRF接続に理想的
SMPは,小型サイズ,軽量,優れた地震性能,幅広い動作帯域幅を提供するコンパクトなプッシュオンまたはスナップフィット RF同軸接続器です.動作周波数は 30GHz に達します (SMP コンネクタ製品では 40GHz に達します)このコネクタは,無線通信,航空宇宙,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,電信,他の分野現代の高性能マイクロ波システムの不可欠な部品です
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/ | |

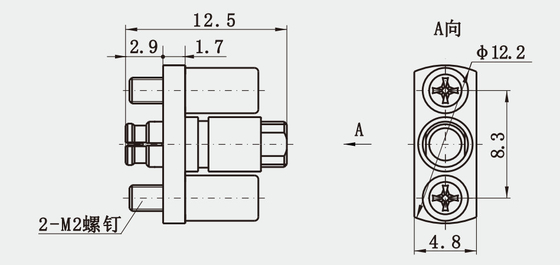

| モデル番号 | L ((ミリ) | D (mm) | ケーブルタイプ | 注記 |
| SMP-KWF506-11 | 8.3 | 13.2 | CXN3506 | 360°自由回転するフレンズ |
| SMP-KWF506-13 | 13.2 | 17.2 | CXN3506 | 360°自由回転するフレンズ |
特徴と利点:
DCから40GHzのコネクタは,小型のプッシュオンまたはスナップカプリングRF同軸コネクタで,コンパクトなサイズと優れた地震性能を提供しています.柔らかいおよび半硬いケーブル材料のための両ケーブルマウントバージョンで提供されています.接続器は金色に塗装され,通常のタイプと密閉型オプションで,フレンズマウントとスレッドインマウントの選択肢があります. さらに,男女ともに提供しています,直角と右角のオプションで,3つのインターフェース形式:完全解散,限定解散,平らな穴.
応用:
計測器とは,物理的量やプロセスを測定,監視,制御,分析するための計測器および機器の使用を指す.これは温度測定のための計測器,圧力工業プロセスのモニタリングと制御のための機器.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
パッケージの詳細:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
