商品の詳細:
お支払配送条件:
|
| 機体材料: | 青銅 | インピーダンス: | 50ohm |
|---|---|---|---|
| 色: | めっきされる金 | ボディ スタイル: | ストレート |
| タイプ: | SMP女性RFのアダプター | 約束力: | 最高45N |
| 解放状態 力: | 9N分 | 耐久性: | 500の周期 |
| 動作温度: | -55 +125°Cに | ||
| ハイライト: | フレンズマウント RFソケットコネクター,SMP 女性用RFソケットコネクタ,コンパクト SMP RF コネクタ |
||

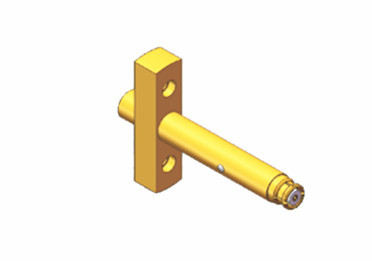

優れた性能 SMP 女性 2 ホール フレンズ マウント RF ソケットコネクタ: 信頼性があり,コンパクトで高品質
SMPは小型プッシュオンRF同軸接続器で,小型サイズ,軽量設計,優れた耐震性により優れた性能を提供します.30GHzまで (私たちの高性能SMPコネクタと)プラグには3つのインターフェース形式があります:完全な解散,限られた解散,スムーズな穴 (キャッチャー手袋を含む)これらの様々なインターフェース形式は,ブロードバンドコネクタカップリングアプリケーションにおける盲点交配のために必要な軸または半径運動に対応するように設計されています.
SMPコネクタは,高信頼性のモジュール統合装置に理想的なソリューションであり,コンパクトな形状で信頼性の高いコネクティビティを提供します.
| SMP コンネクタ アダプターの一般仕様 | ||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~40GHz
|
|||
|
定位電圧
|
170VRMS (海面)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
|
外導体
|
標準≤2.5mΩ,密閉式 ≤4mΩ
|
||
|
中央導体
|
標準≤6mΩ,密閉 ≤26mΩ
|
|||
| 周波数範囲 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 直線コネクタの VSWR |
≤125
|
≤13 | ≤14 | |
| 右アングルコネクタの VSWR | ≤13 | |||
| アダプターの VSWR | ≤125 | ≤13 | ≤14 | |
| VSWR その他 | ≤13 | |||
| 中央指揮者 | 男性 |
青銅/コヴァール合金
|
金属 | |
| 女性 |
ベリリウムブロンズ
|
金属 | ||
|
弾性接触
|
ベリリウムブロンズ
|
金属 | ||
|
シェルおよび他の金属部品
|
銅/ベリリウムブロンズ/コヴァール合金/銅合金/不?? 鋼
|
|||
|
隔熱器
|
ガラスのシンタリング/PTFE/PEI
|
|||
|
漏れ率について
密閉式接続器
|
1.01325×10-3 パ·cm3 /s
|
|||
特徴:

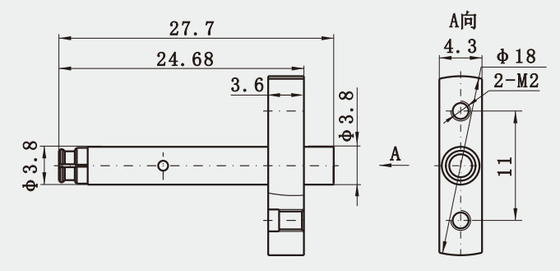

概要 図面
優れた性能 SMP 女性 2 ホール フレンズ マウント RF ソケットコネクタ: 信頼性があり,コンパクトで高品質
インストール 紹介:
注記:
1000種類以上ありますSMP 女性 男性アダプター使用している製品が見つからない場合
カタログの詳細は こちらからご確認ください
