商品の詳細:
お支払配送条件:
|
| 製品名: | SMP RF同軸Conector | めっき: | めっきされる金 |
|---|---|---|---|
| インピーダンス: | 50Ω | 証明書: | セリウムROHS |
| 耐久性: | 500の周期 | ポイント: | SMPのメス コネクタ |
| 台紙方法: | 2穴 フランジ | コネクタ: | マイクロストライプ,SMP,直角 |
| ハイライト: | 限られた阻害 RF コアキシャルコネクタ,右角フレンズマウント RFコネクタ,金色 RF 男性コネクター |
||

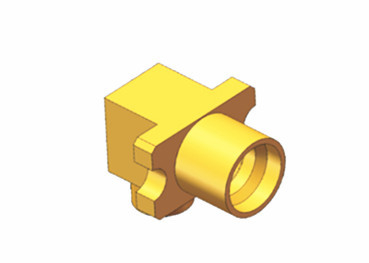

SMP 男性 右角フレンズマウント 限定 デテン RFコネクタ
SMPは,小型サイズ,軽量な設計,優れた地震性能,広範な動作帯域幅を誇るコンパクトなプッシュオン (スナップカップリング) RF同軸接続器です.30GHzまで動作できます (私たちの高性能SMPコネクタで)プラグには3つのインターフェース形式があります:完全な解散,限られた解散,スムーズな穴 (ブレーキを含む).PCBマウント,ケーブルマウント,シリアルアダプター,それはパッケージ密度を維持しながらボードからボード,ブラインドマット,ラックとパネルのアプリケーションのための相互接続ソリューションを提供します. 高信頼性のモジュール統合装置に理想的です.
仕様:
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| 中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3パット3/s | |
特徴と利点:
高周波アプリケーション:SMPコネクタは,DC~40GHzまで到達できる動作周波数で,広い周波数帯特性を備えています.
サイズが小さく軽量:SMPシリーズのコネクタはコンパクトなマイクロコネクタで,特にモジュール型密度の高い設置アプリケーションに適しています.
信頼性の高い接続:SMPコネクタの設計は接続の安定性と信頼性を保証し,高い信頼性の接続環境に適しています.
簡単に設置できます.PCBの設置,ケーブルの設置,またはシリーズ内のアダプターです.SMP は,ボード・トゥ・ボードとブラインド・マット・インターコネクションアプリケーションのパッケージ密度を維持しながら,便利で迅速なソリューションを提供します..
強い地震性能:SMPコネクタは優れた地震性能を有し,振動環境で安定した接続を維持することができます.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| RFケーブル組 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| ガラスから金属への密封 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
応用:
アンテナ接続: SMP コンネクタは,小さいサイズと優れた性能のため,アンテナを接続するのに理想的な選択です.
ブロードバンド機器の設置:SMPシリーズコネクタは,モジュール型密度の高い設置アプリケーションに理想的なソリューションを提供します.最小のSMPコネクタの最小設置距離が4に達する.3ミリ
試験と測定: 高精度と頻度を必要とするアプリケーションでは,SMPコネクタが優れた性能を提供することができます.軸間不整合の盲点交配を達成するために使用できますサムテックの高性能低負荷マイクロ波ケーブルと連携しています
量子コンピューティング: 量子コンピューティングの新興分野では,SMPコネクタも重要な役割を果たしています.
詳細な図:
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
