商品の詳細:
お支払配送条件:
|
| 製品名: | SMP RF同軸Conector | コネクターのボディ スタイル: | まっすぐ/直角 |
|---|---|---|---|
| インピーダンス: | 50Ω | 証明書: | セリウムROHS ISO-9001-2015 |
| 耐久性: | 500の周期 | 材料: | 真鍮/ステンレス鋼 |
| 台紙方法: | 2つの穴は台紙フランジを付けたようになる | 性別: | 男性/女性 |
| ハイライト: | 青銅のRF 男性コネクタ,SMP フルデテン RFコネクタ,500VRMS RFコネクタ |
||

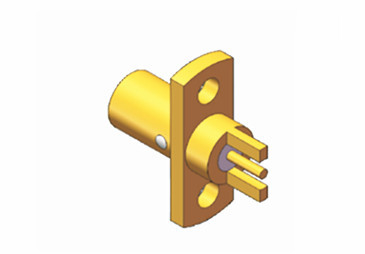

SMPシリーズ 2 ホール 男性 フレンズ RF コンネクタ 完全 解除 深い 2.79 インチ インターフェース
SMPインターフェイスは,MMCX接続器と同じスケールで測定するコンパクトなコネクタであるが,DCから40GHzの周波数範囲を有する.このインターコネクトシリーズは,SMP男性PCBコネクタを装備したスタッキングボードのために浮遊性女性から女性アダプター (通常,弾丸と呼ばれます) を使用します.耐久性のある構造と線形と軸形の誤差に対応する能力により,盲目接続のソリューションが可能です.SMPインターフェイスは,小型化高周波同軸モジュールで一般的に使用されています..
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
|
中心抵抗
|
外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |
|
モデル番号
|
インターフェーススタイル
|
注記 |
|
SMP-JFD89
|
制限された拘束
|
|
| SMP-JFD97G | 制限された拘束 | |
| SMP-JFD98G | 制限された拘束 | |
| SMP-JFD101 | 制限された拘束 |
無線通信:RF同軸コネクターは,モバイル通信基地局,衛星通信機器,レーダーシステムなどの無線通信システムで広く使用されています.送信機を接続するために使用されます信号の送信と配送のための受信機とアンテナ.
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
