商品の詳細:
お支払配送条件:
|
| ポイント: | SMA RFコネクタ | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| コンネクタ 性別: | 男性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 生涯: | 500 サイクル |
| 身体: | 青銅 | VSwr: | ≤13 |
| ハイライト: | 男性のSMA RFコネクタ,銅製のSMA RFコネクタ,金色 SMA RFコネクタ |
||

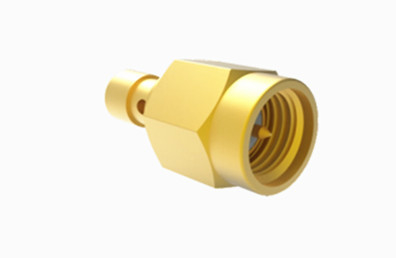

SMA RF同軸コネクタは,MIL-C-39012 に準拠して設計されたコンパクトで高周波の同軸コネクタです.広範囲の周波数このタイプのコネクタは,電波共軸アプリケーションで最も一般的に使用されています.マイクロ波通信やマイクロ波計測器などの様々な分野で広く使用されていますこのシリーズの優れたパフォーマンスコネクタは 20GHzまでの周波数をサポートするように設計されています
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~28GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 675 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤3mOhm |
| 中央導体 | ≤6mOhm | |
| VSMR | ≤125 | |
| 挿入損失 | ≤0.30dB | |
特徴:
1標準化と互換性: SMAコネクタは標準のサイズと電気仕様に従い,幅広いRFコンポーネントとデバイスとの互換性を保証します.
2環境耐性:SMAコネクタのいくつかのバージョンは,防水性,防塵性,耐腐性など,厳しい環境条件に耐えるように設計されています.
3幅広い用途: SMAコネクタは,性能特性により,ワイヤレス通信,テストおよび測定分野で使用されています.
適用:
SMAコネクタは RFやマイクロ波業界で広く使用されている同軸コネクタで,コンパクトな設計,広い周波数帯,優れた機械的および電気的性能で知られています.そして高い信頼性これらの特性により,SMAコネクタは様々な領域に適用できます.
その他の製品:
1.SMA 90度フレンズマウントコネクター
| モデル番号 | L について | L1 | D | 注記 |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | SS 住宅 |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50Ohm ブラス 女性 ジャック フレンズ マウント SMA RF コネクタ
| モデル番号 | L について | L1 | L2 | D | D1 | D2 | 注記 |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
