商品の詳細:
お支払配送条件:
|
| コネクタ: | SMP | 製品名: | SMP RF コネクタ |
|---|---|---|---|
| 性別: | 男性 | 周波数範囲: | DC~40GHz |
| 阻力: | 50Ω | ガラス: | 7052 7070 |
| 身体: | 青銅 | 阻害装置の種類: | 限られた止め金 |

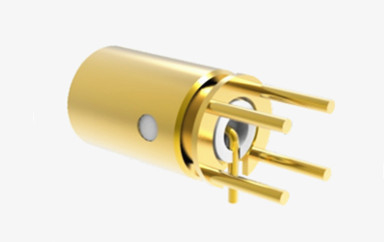

SMP 男性PCBマウント 制限式停止 RFコネクタ接続深さ 279
SMPは超ミニチュア RF同軸コネクタで,プッシュオンまたはスナップカップリングメカニズムを備えています.地震活動に対する特殊な耐性30GHzまでの周波数をサポートするように設計されており,一部のモデルはこの範囲を40GHzまで拡張することができます.SMP のプラグ バリアント は 3 つの 異なる インターフェース 選択 を 提示 し て い ます:完全な解散,限られた解散,スムーズな穴 (バックアウト防止機能を持つバリエーションを含む).PCBマウント,ケーブルマウント,インラインアダプターオプションを提供しています.このコネクターは,ボード対ボードのペアリングなどの複数のアプリケーションに適した適応可能な相互接続ソリューションを提供します.包装密度の高い水準を維持しながらも,SMP は,高い信頼性とモジュール性を要求する環境のための理想的なコネクタです.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

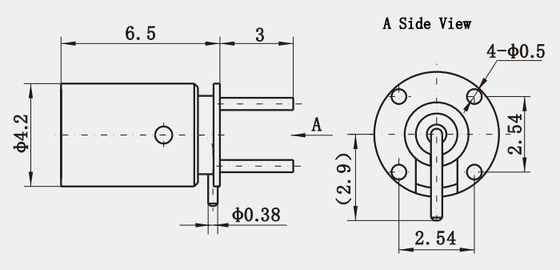

詳細な図
申請
1モジュラー電子機器:SMPコネクタの小さな形状は,高密度の相互接続が必要なモジュラー電子システムで使用するのに理想的です.航空宇宙などの産業では特に顕著です防護や電信機器はスペースが重要だ
2RF/マイクロ波アプリケーション:SMPコネクタは,幅広い周波数に対応できるため,RFおよびマイクロ波アプリケーションで頻繁に使用されます.DCから40 GHz以上通信システム,アンテナ接続,ブロードバンド装置に適しています.
3高速データ送信: 高周波に対応できる能力を持つSMPコネクタは,高速データ送信を必要とするアプリケーションでも使用されます.ネットワーク機器や他のデジタル通信システムなど.
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔軟性のあるケーブル材料と半硬性のあるケーブル材料の両方に用いるケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
