コネクタ: | SMP | 製品名: | SMPの男性は密封状態でコネクターを密封した |
---|---|---|---|
性別: | 男性 | 周波数範囲: | DC~40GHz |
阻力: | 50Ω | ガラス: | 7052 7070 |
Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s | 阻害装置の種類: | 限られた止め金 |

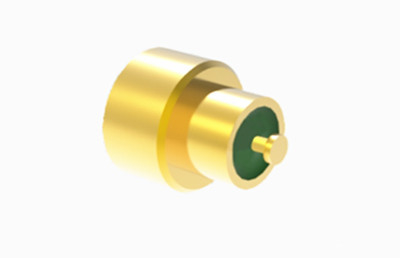

SMP ヘルメティックシール 男性直結式 限定デテン RFコネクタ
SMPは,小型プッシュオンまたはスナップカップリングRF同軸コネクタで,小型サイズ,軽量設計,優れた地震性能,ブロードバンド互換性によって区別されます.30GHzまでの動作周波数範囲 (SMPコネクタは40GHzまで) を有し,3つのインターフェースオプションを提供しています: 完全解離,限られた解離,スムーズな穴 (ブレーキを含む). PCBマウント,ケーブルマウントシリーズアダプターは,ボード・トゥ・ボード接続などの様々なアプリケーションのための汎用的なインターコネクトソリューションを提供します.,ブラインドマット配置,およびラックとパネル装置は,パッケージ密度の高い水準を維持します.高い信頼性とモジュール性が要求される要求の高い環境で使用するのに理想的です.
仕様
電気特性 | ||
阻力 | 50Ω | |
周波数範囲 | DC~40GHz | |
定位電圧 | 170VRMS* | |
断熱抵抗 | ≥2000MΩ | |
ダイレクトリック 電圧抵抗 | 500VRMS* | |
中心抵抗 | 外導体 | ≤4mΩ |
中央導体 | ≤26mΩ | |
VSWR | ≤13 | |
材料と機械特性 | ||
中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
女性 | ベリリウムブロンズ,金製 | |
弾性接触 | ベリリウムブロンズ | 黄金製 |
シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
隔熱器 | ガラスのシンタリング/PTFE/PEI | |
密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s |

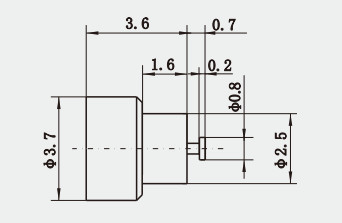

詳細な図
申請
SMPコネクタの小サイズ,高い信頼性,ブロードバンド特性により,スペースが非常に重要な高周波アプリケーションで人気のある選択肢となっています.そしてパフォーマンスが重要なのです独特のプッシュオンまたはスナップカップリングデザインは,使いやすさを保証し,今日の技術環境における採用に寄与しています.
特徴 と 益
黄金製 |
サブミニチュア |
DCから40GHz |
コンパクトサイズ |
押す式またはスナップ式コップリング |
完全放出,限られた放出,スムーズな穴 |
PCBとケーブルマウントコネクター |
男性と女性,直角と右角の選択 |
柔軟性のあるケーブル材料と半硬性のあるケーブル材料の両方に用いるケーブルマウントバージョン |
標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
