商品の詳細:
お支払配送条件:
|
| 製品名: | SMA 男性アダプタ | 阻力: | 50Ω |
|---|---|---|---|
| 誘電体: | PTFE | タイプ: | RFのコネクター |
| 適用する: | RF | 性別: | 男性 |
| 材料: | ステンレス鋼 | 寿命: | 500の円 |
| 隔熱器: | PTFE |

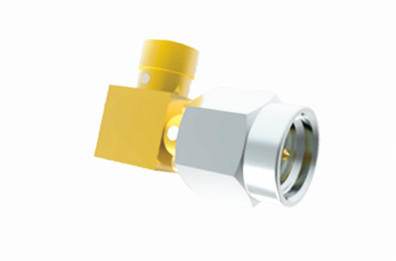

SMA 男性 右角ステンレス鋼RFコネクタ
SMA RF同軸コネクタは,MIL-C-39012 に準拠して設計された小型高周波同軸コネクタである.優れた機械的および電気的性能最も一般的に使用されるRF同軸接続器として,マイクロ波通信,マイクロ波測定機器,および他の分野で広く使用されています.私たちの会社によって開発された高性能コネクタは 20GHzまでの周波数に達することができます.

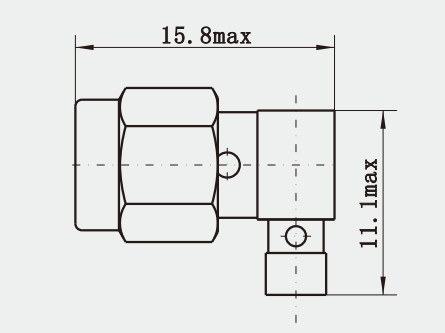

輪郭 図面 と 絵 (mm)
SMA RF アダプターの電気特性
| 阻力 | 50Ω |
| 周波数範囲 | DC - 18GHz |
| 定位電圧 | 335VRMS (海面最大) |
| ダイエレクトリック 抵抗電圧 | 1000 VRMS (海面最大) |
|
VSWR (電圧 常動波比) |
≤ 13 |
| 接触抵抗 |
中心電導 ≤ 3.0 mΩ 外導体 ≤ 2.0 mΩ |
| 断熱抵抗 | ≥ 5000 MΩ |
他のSMA 男性 女性からSMA シリーズ内 男性 女性 RFアダプター
|
部分番号
|
記述
|
|
SMA-KJK
|
SMA 女性から男性へ 女性へのアダプタ
|
|
SMA-JJ
|
SMA 男性から男性へのアダプタ
|
|
SMA-JWK1C
|
RA SMA 男性から女性へのアダプター
|
|
SMA-JWJ
|
SMA 男性から男性へのアダプタ
|
|
SMA-KK2 |
SMA 男性から男性へのアダプタ
|
|
SMA-KYFK
|
SMA 女性から女性へのバルチードアダプタ
|
1.
2.
3.
4.
5.
6.
適用:
| ネットワーク | 衛星通信 |
| コンピュータ/LAN | コンピュータ/LAN |
| モバイル通信 | 計測装置 |
| ベースステーション | モバイル通信 |
| 屋外施設 | レーダー,マイクロ波 |
| 電気通信 | 計測装置 |
| 自動車 | ジャンプライン結合 |
| 基本施設 | ラジオ・テレビ・アンテナ・システム |
特徴:
コンパクトサイズ: SMAは"SubMiniature version A"を略して,その小さいサイズを意味し,スペースが少ないアプリケーションに最適です.
信頼性の高い接続: SMAコネクタは,安定した信号伝送を保証する安全な物理接続を提供するスレッド式結合メカニズムを使用します.
多用性のある設置オプション: SMAコネクターは直角型と直角型で,フレンズまたはバルチア montage を提供し,異なるアプリケーション要件に合わせてクリップまたは溶接コンタクトで利用できます.
高質 の 材料: SMAコネクタのホイスは,通常,ステンレススチール SU303 または銅で作られ,良質な電気伝導性と耐腐蝕性を確保するために黄金塗装されています.
特別技術仕様: SMAコネクタには 50Ω の特徴的なインペデンスと,よく定義された周波数帯があり,ユーザーが特定の技術ニーズに適したコネクタを選択するのを助けます.
ワークショップ & 展示会
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
