| 周波数範囲: | DC~40GHz | 阻力: | 50Ω |
|---|---|---|---|
| ガラス: | 7052 7070 | Hermecity: | <1> |
| 断熱抵抗: | ≥2000MΩ | 中気圧: | 500VRMS* |
| 評価される抵抗電圧: | 170VRMS* | VSWR: | ≤1.3 |

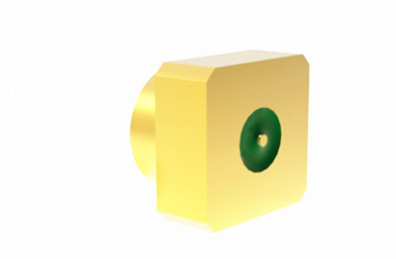

SMP ヘルメティックシール 男性PCBマウント リミテッド・デテン RFコネクタプラグ
SMPは,小型のプッシュオンまたはスナップカップリングRF同軸接続器である.優れた地震性能30GHz (SMPコネクタ製品では40GHzまで) に達し,プラグは3つのインターフェース形式で提供されています.,PCBの設置,ケーブルの設置,およびシリーズ内のアダプタは,ボードからボード,ブラインドマート,パッケージ密度を維持しながら,ラックとパネルのアプリケーション高信頼性のモジュール型密集型装置に適しています.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

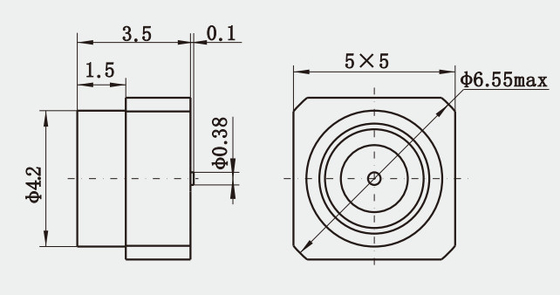

詳細な図
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
申請
複数のインターフェース形式:SMPプラグは3つのインターフェース形式で提供されています:完全なデデデント,限られたデデント,スムーズ・ボー (ブレーキを含む).異なるアプリケーションシナリオに応じて,異なるインターフェース形式を選択できます..
複数のマウント方法:SMPコネクターは,PCBマウント,ケーブルマウント,およびシリーズ内のアダプターなどの複数のマウント方法を提供し,異なるシナリオのニーズを満たします.
幅広い用途:SMPコネクタは通信,レーダー,試験および測定,医療その他の分野で広く使用されています.特に高度な信頼性要求のあるモジュール型密集型装置に適しています.
