商品の詳細:
お支払配送条件:
|

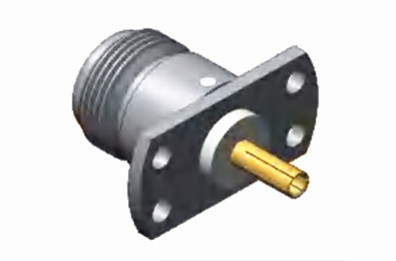

| 製品名: | NのタイプRF同軸Conector | めっき: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD19 | 性別: | 女性 |
N型コネクタは,振動防止能力と電気特性があり,典型的な周波数範囲が最大11GHzであるスローリングコアキサルコネクタである.周波数範囲は18 GHzまで達します様々なタイプのRFケーブルに適しており,航空,航空宇宙,レーダー,マイクロ波,デジタル通信,試験および測定機器などで一般的に使用されています.N型コネクタやアダプタをカスタマイズして 異なる顧客の要求に応えることができますあなたのニーズに合う解決策を提供することができます.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| ガスケット | シリコンゴム | |
| 隔熱器 | PTFE | |
| 耐久性 | 500 サイクル | |

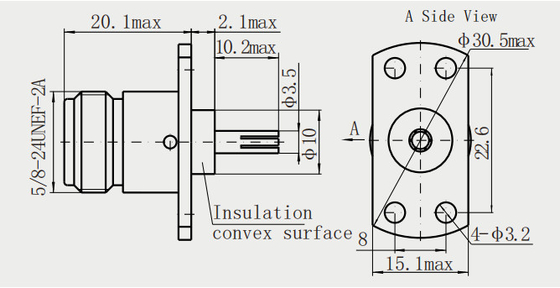

詳細な図
応用:
航空・航空宇宙:N型コネクタは,航空機通信,ナビゲーション,監視システムなどの航空電子システムで一般的に使用されています.
レーダーシステム:これらのコネクタは,RF信号の送信および受信のための信頼性と高性能な接続を提供するためにレーダーシステムで使用されます.
マイクロ波と無線通信:N型コネクタは,衛星通信,セルラーベースステーション,無線ネットワーク機器などのマイクロ波システムで使用されます.
試験・測定器具: これらのコネクタは,試験機器,オシロスコップ,スペクトル分析器具,その他の測定器具で使用され,正確で安定した信号伝送を保証する.
医療機器:N型コネクタは,MRI機器やX線装置などの医療画像機器で使用され,RFケーブルの接続を容易にする.
消費者電子機器:これらのコネクタは,RFケーブルとアンテナを接続するためのテレビ,ラジオ,オーディオシステムを含むさまざまな消費者電子機器で見つけることができます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| MCX/MMCX RFコネクタ |
| SMP/SSMP RFコネクタ |
| ガラスから金属への密封 |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
